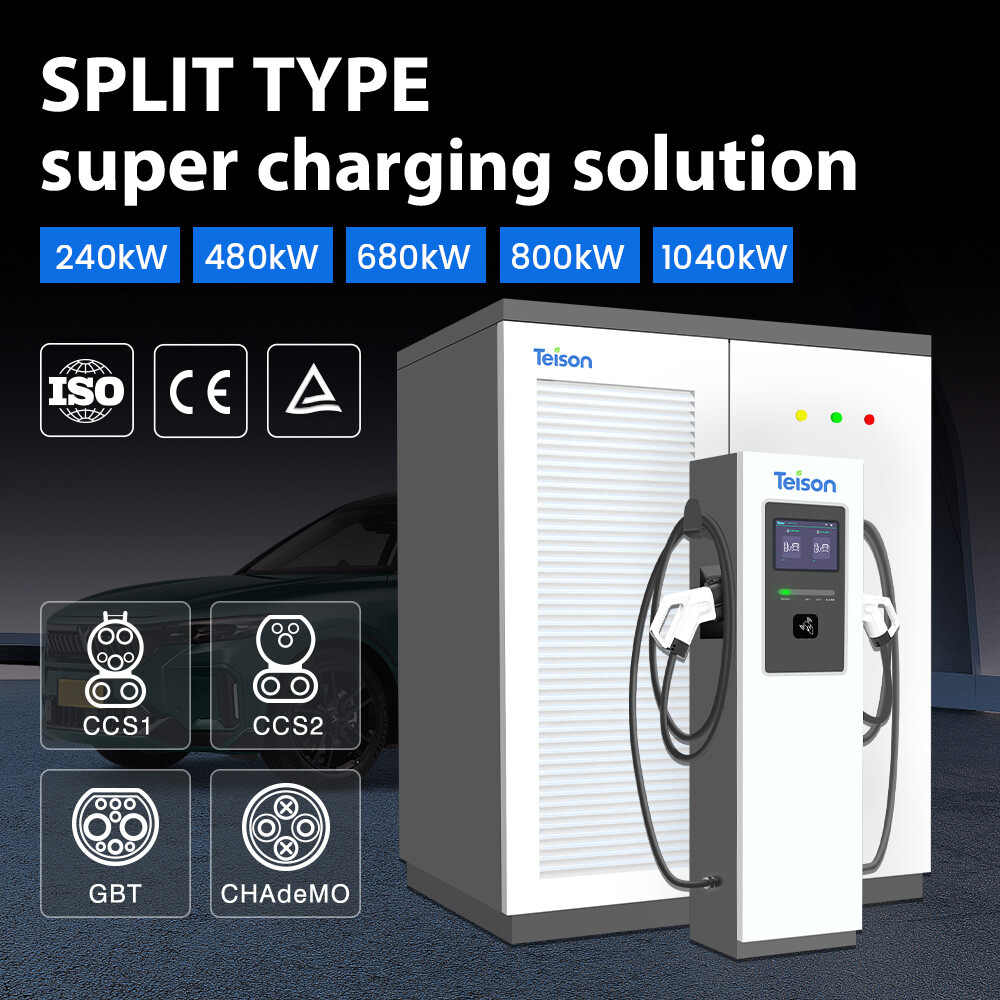

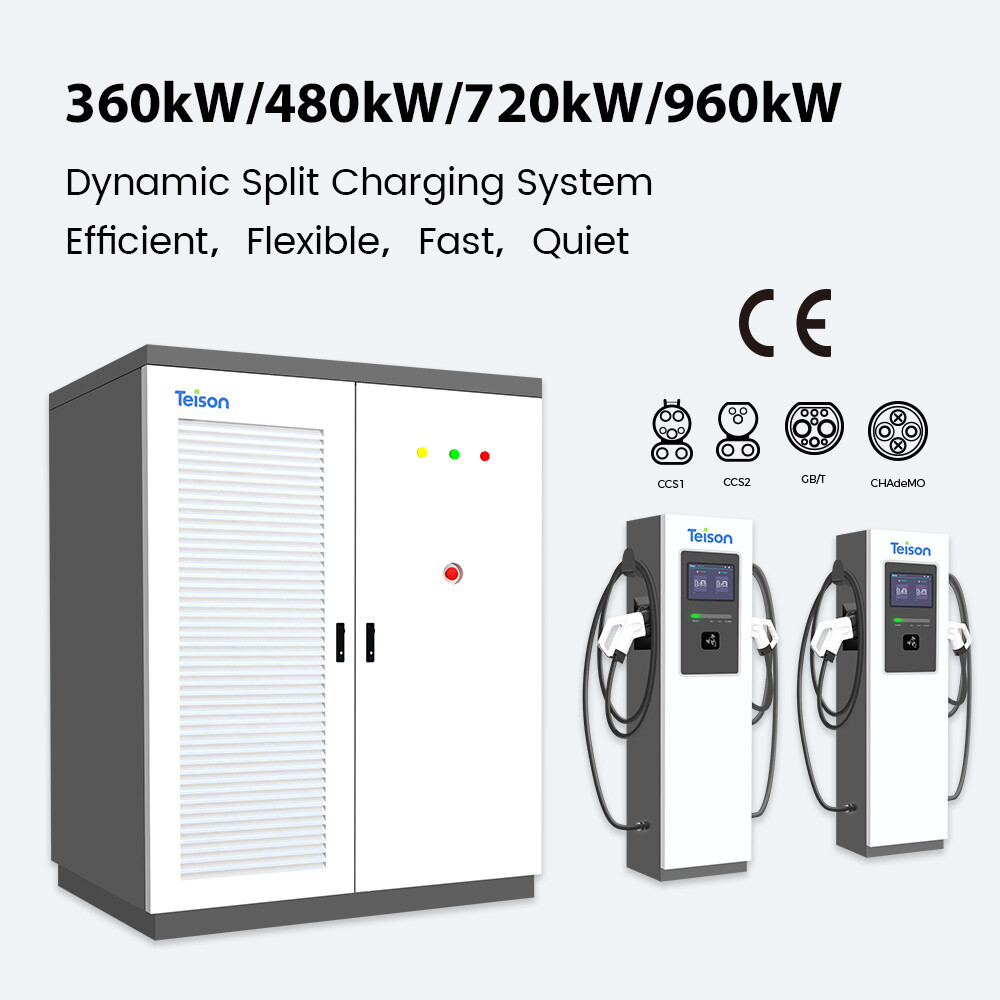

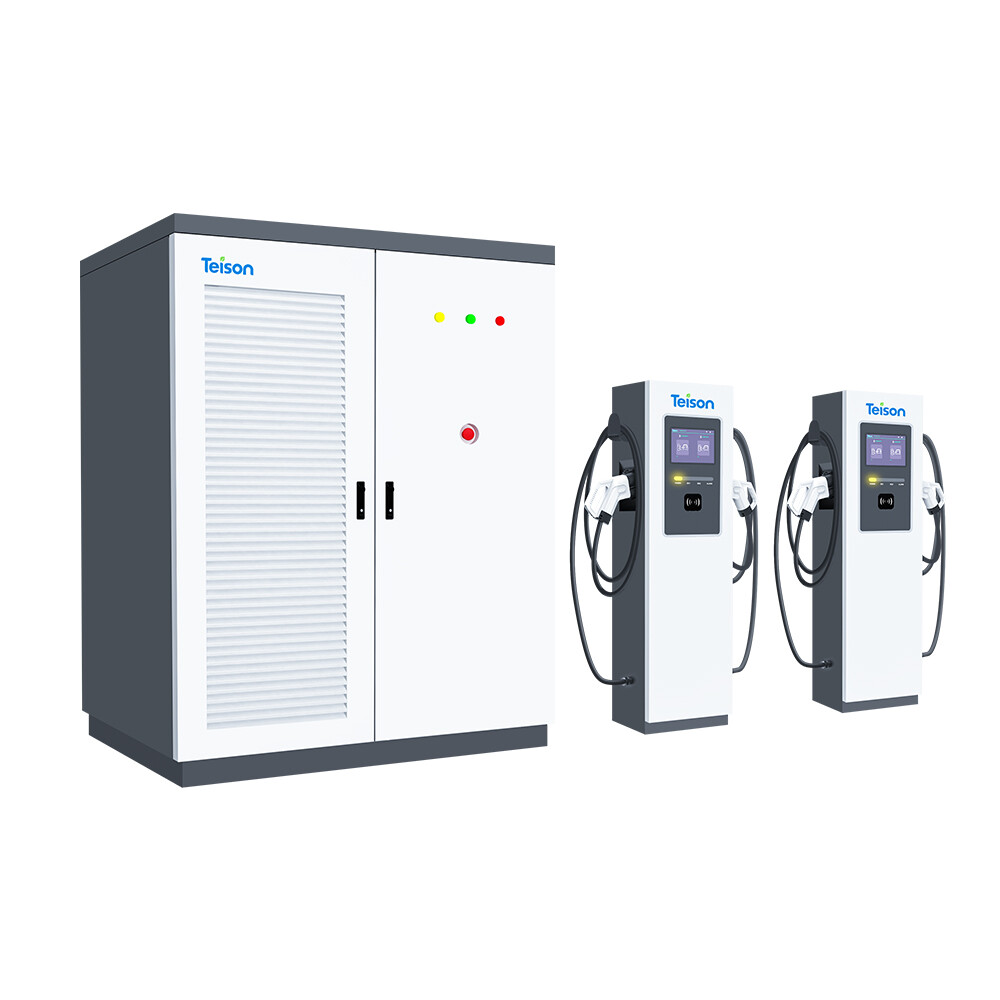

Estaciones de carga rápida CC de tipo dividido

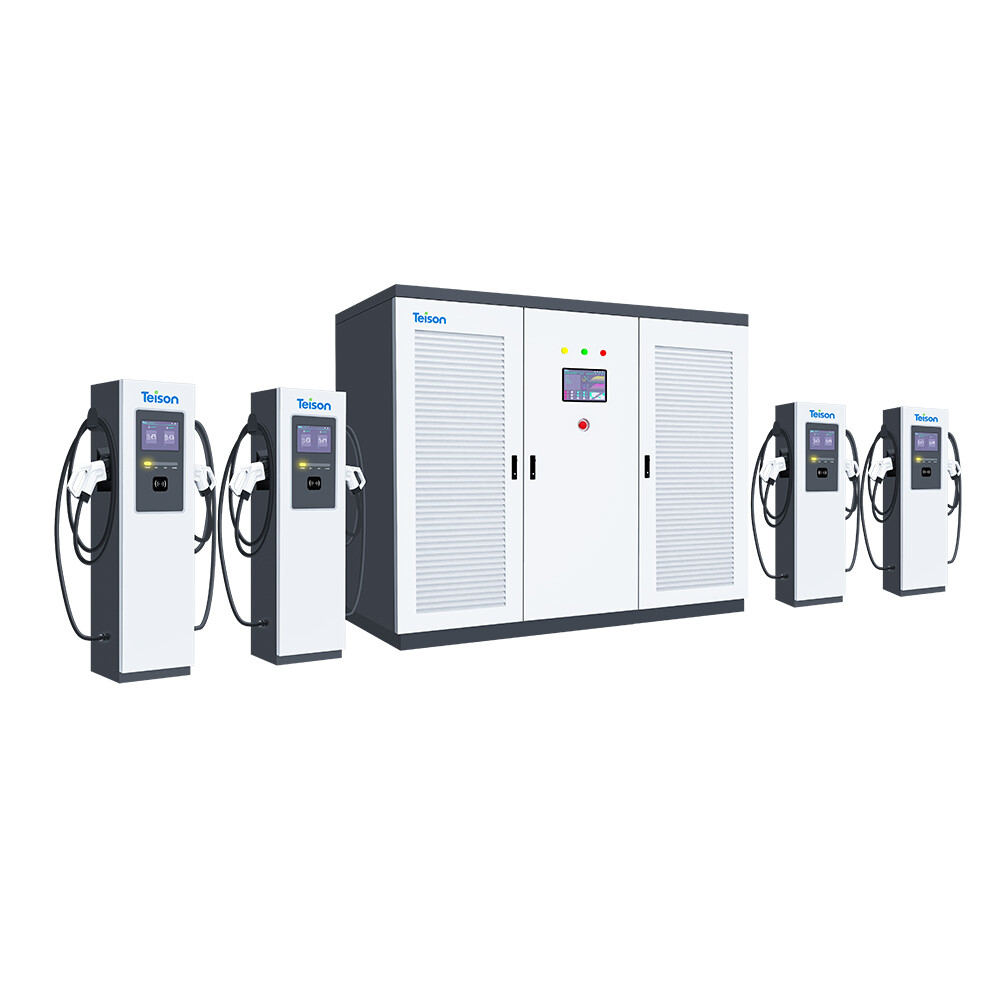

El diseño dividido de la estación de carga DC de 360kw/480kw permite cargar dos/cuatro/seis vehículos simultáneamente, lo que la hace más eficiente en áreas de alto tráfico como autopistas o estacionamientos comerciales. La programación inteligente de carga ayuda a optimizar los tiempos de carga para reducir la demanda máxima de energía, mientras que el monitoreo en tiempo real garantiza que las estaciones de carga funcionen de manera eficiente y efectiva. También reduce los costos generales de instalación para los operadores de estacionamientos, ya que pueden atender más vehículos con menos estaciones de carga. Con la inversión más baja, active los 6 puntos de carga de 480kw a 960kw implementando un banco de energía adicional.

Solicitar una cotización

Diseñado para la mejor carga pública



1. Potencia para un solo vehículo eléctrico

-480 kW dedicado a un dispensador

-240 kW compartido por dos dispensadores

-120 kW compartido por cuatro vehículos eléctricos desde dos dispensadores

2. Acceso y pago del usuario

-Soporte para OTA, RFID y aplicación móvil

-Integración OCPP -Configuración local mediante LCD y web

-Conectividad en la nube y vista móvil -Diagnóstico remoto y actualizaciones

3. Estándares de carga: CCS-CCS/CCS-GBT/ CCS+CHAdeMO/GBT+GBT

4. Propiedades mecánicas

Amplia gama de aplicaciones, amplio rango de potencia constante, soporte para plataformas superiores a 800V, funciones completas, alta compatibilidad, alta relación costo-beneficio.

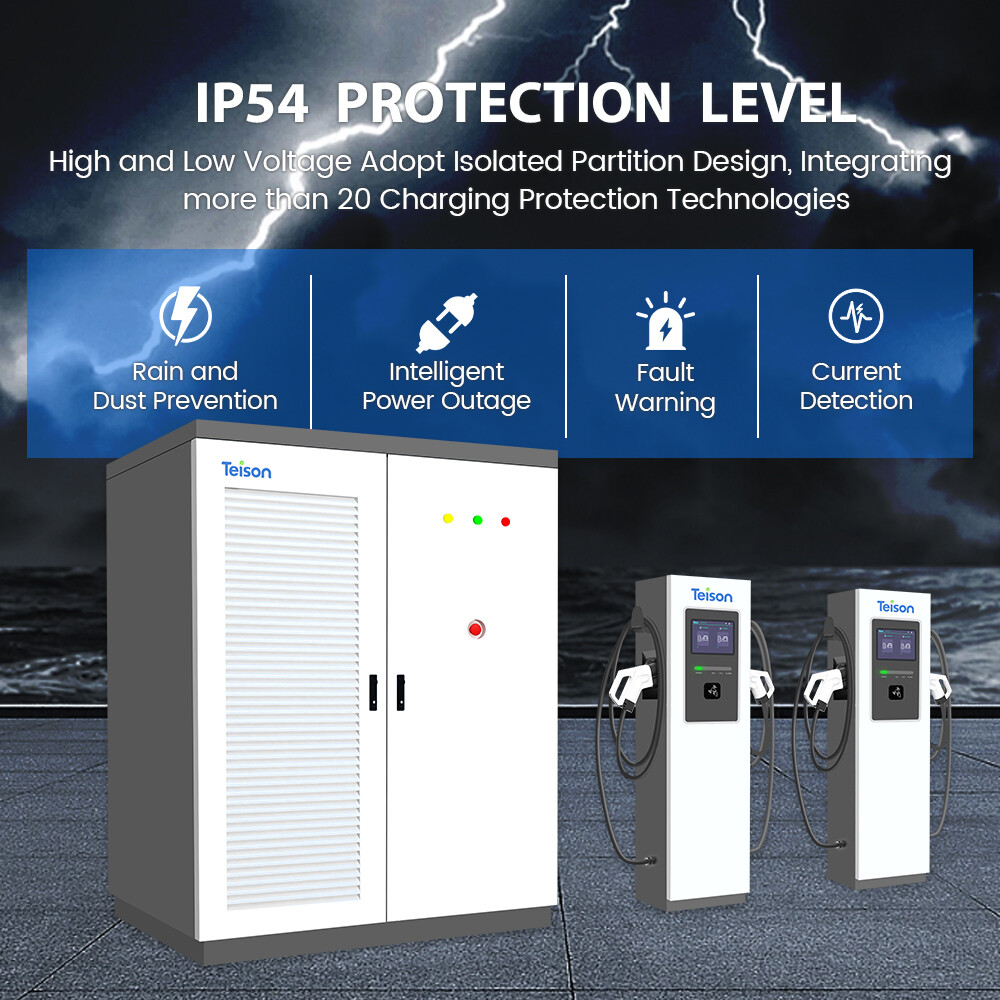

Alta seguridad

  1.  IP55 para el dispensador e IP54 para el cubo de potencia
  1. Protección de seguridad mediante fusible, EPO, SPD, prueba de fugas y aislamiento
  2. Sobretensión de entrada, subtensión de entrada, cortocircuito, sobretemperatura, protección contra rayos, detección de aislamiento, sobrecarga de la batería.

Parámetros del cubo de potencia

Modelo División de CC de Teison
Propiedades eléctricas
Entrada de CA Clasificación de entrada CA 380 V (±15 %) trifásica CA 380 V (±15 %) trifásica
Conexión de entrada de CA 3P+N+PE 3P+N+PE
Corriente de entrada nominal 3Ф547A 3Ф729A
Frecuencia 45-65 Hz
Factor de potencia ≥0,99
Eficiencia ≥95%
Salida de CC Rango de voltaje de salida 200 V-1000 V 200 V-1000 V
Corriente de salida máxima 1200A(sistema) 1596A(sistema)
Potencia máxima de salida CC 360kW CC 480kW
Precisión del voltaje ≤±0,5%
Precisión actual ≤±1%
Interfaz de usuario y control
Mostrar Pantalla táctil de 10,1"
Material de la pantalla Pantalla LCD
Botones pulsadores Botones de operación / Botones de emergencia
Autenticación de usuario RFID, OCPP, código QR, contraseña, aplicación
Idioma de soporte Inglés (Otros idiomas disponibles a pedido)
Comunicación
Externo Ethernet, Wi-Fi
Interno CAN, RS485, RS232
Ambiental
Temperatura de funcionamiento -30℃ ~ +50℃
Humedad <95% de humedad relativa, sin condensación
Altitud ≤2000 m (6000 pies)
Mecánico
Protección contra la entrada IP 55
Mecánico IK10
Enfriamiento Aire forzado
Método de instalación Montado en el suelo

Parámetros del dispensador de carga

Modelo División de CC de Teison
Propiedades eléctricas
Entrada de CC Rango de voltaje de entrada 200 V-1000 V 200 V-1000 V
Rango de corriente de entrada 0A-500A 0A-500A
Salida de CC Rango de voltaje de salida 200 V-1000 V 200 V-1000 V
Corriente de salida máxima 500A(sistema) 500A(sistema)
Potencia máxima de salida CC 360kW CC 480kW
Precisión del voltaje ≤±0,5%
Precisión actual ≤±1%
Interfaz de usuario y control
Mostrar Pantalla táctil de 10,1"
Material de la pantalla Pantalla LCD
Botones pulsadores Botones de operación / Botones de emergencia
Autenticación de usuario RFID, OCPP, código QR, contraseña, aplicación
Idioma de soporte Inglés (Otros idiomas disponibles a pedido)
Comunicación
Externo Ethernet, Wi-Fi
Interno CAN, RS485, RS232
Ambiental
Temperatura de funcionamiento -30℃ ~ +50℃
Humedad <95% de humedad relativa, sin condensación
Altitud ≤2000 m (6000 pies)
Mecánico
Protección contra la entrada IP 55
Mecánico IK10
Enfriamiento Aire forzado
Método de instalación Montado en el suelo
