| Especificaciones técnicas |
| Modelo del producto |
DC Mini |
| Propiedades eléctricas |
Entrada
CA |
Rango de voltaje de entrada |
3-phase 400 VAC±10%, 50/60 Hz,3P+N+PE |
| Corriente de entrada nominal |
3Φ30A |
3Φ46A |
3Φ61A |
| Potencia máxima de entrada |
21kW |
32kW |
42kW |
| Sistema de puesta a tierra |
TN-C TN-S TN-C-S TT |
| Factor de potencia |
≥0.99 |
| Eficiencia máxima |
≥95% |
| Consumo de energía en espera |
≤50W |
| Distorsión armónica (THDi) |
≤5% |
Salida
DC |
Rango de voltaje de salida |
150~1000 VDC |
| Corriente máxima de salida (sistema) |
66A |
100A |
133A |
Corriente máxima de salida
(conector) |
80A
(Opcional) |
80A
(Opcional) |
150A
(Opcional) |
| Potencia máxima de salida |
20kW |
30kW |
40kW |
| Número de salidas |
1 (Cualquiera de CCS2, CCS1, GBT, CHAdeMO, NACS) |
1 (Cualquiera de CCS2, CCS1, GBT,
CHAdeMO, NACS)

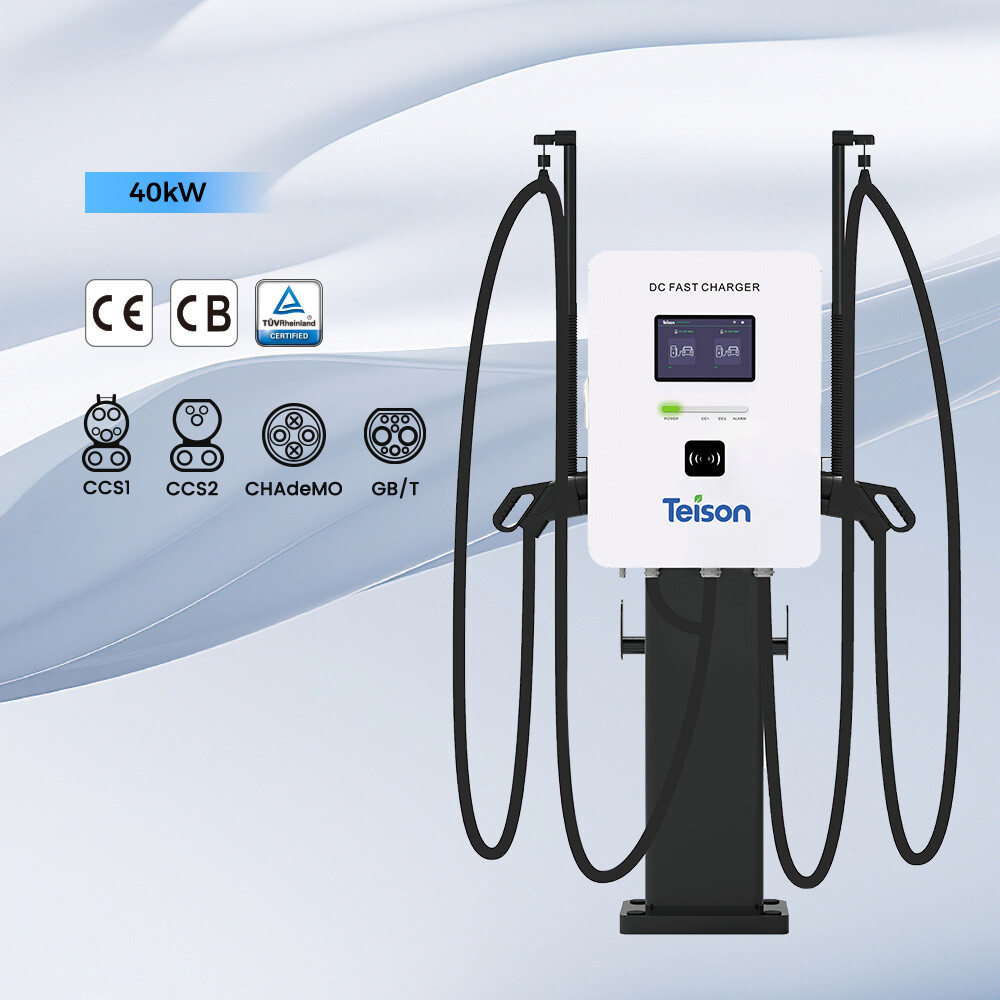

2 (Cualquier combinación de dos de
CCS2, CCS1, GBT,CHAdeMO, NACS) |
| Tipo de conector |
CCS2, CCS1, GBT, CHAdeMO, NACS |
| Precisión de voltaje |
≤±0.5% |
| Precisión de corriente |
≤±1% |

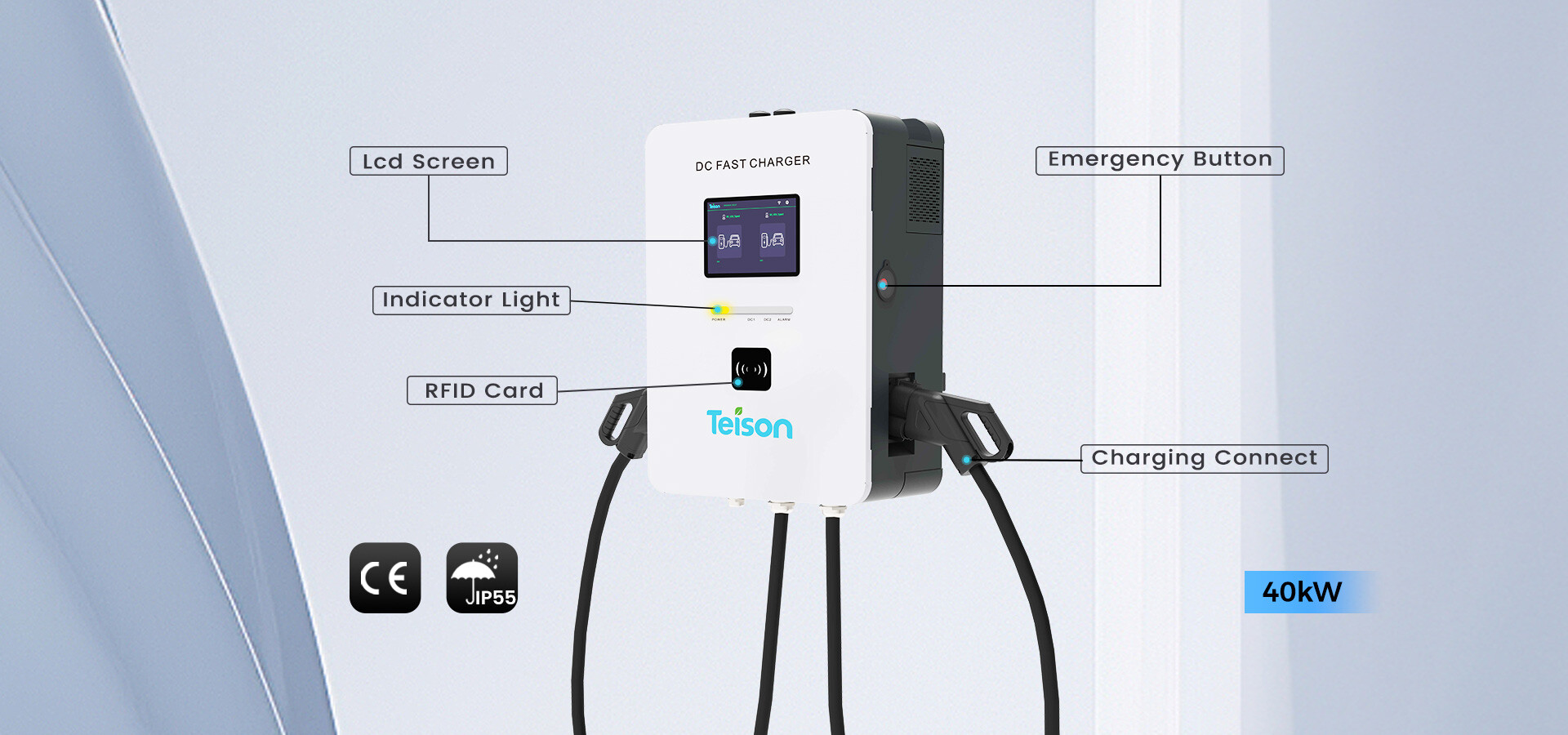

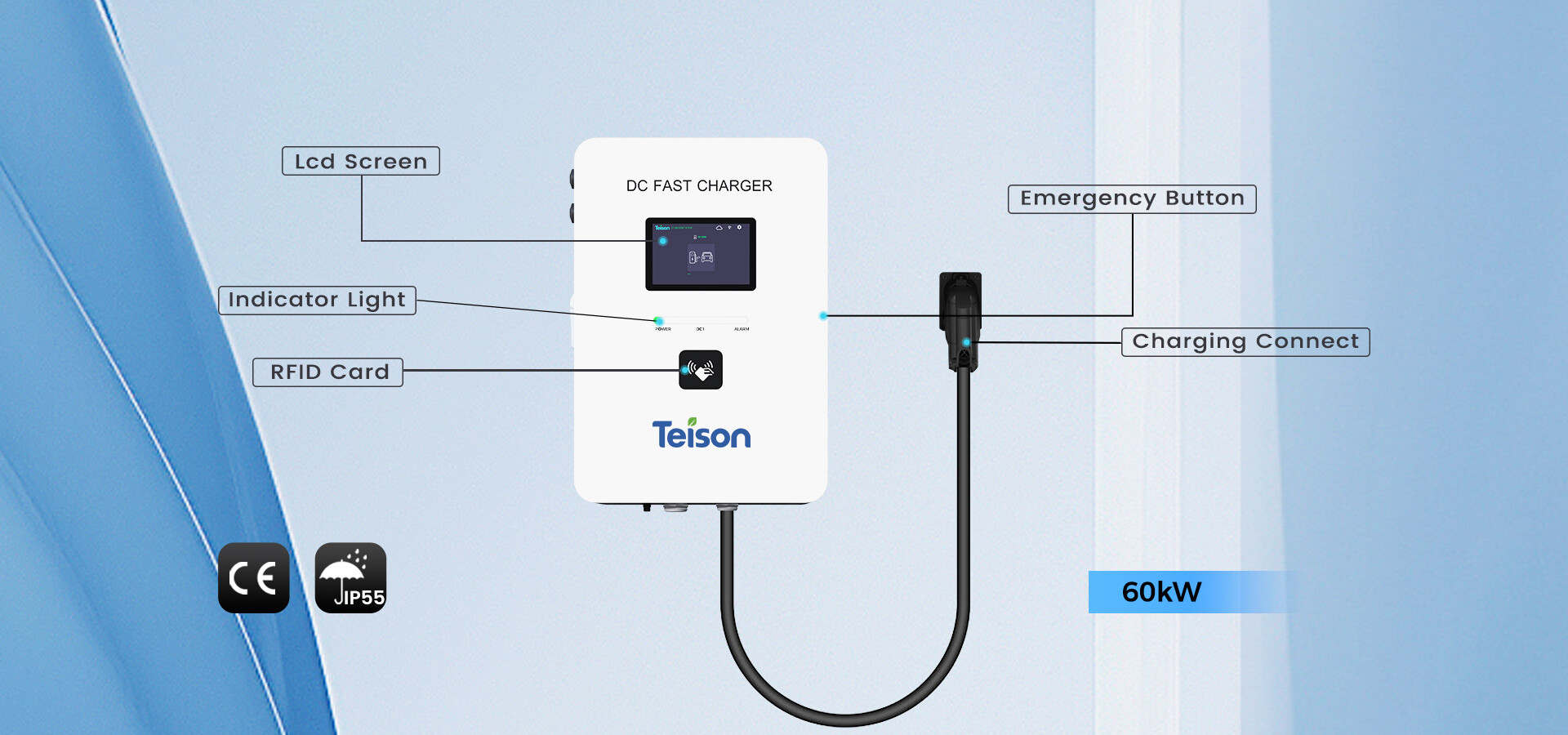

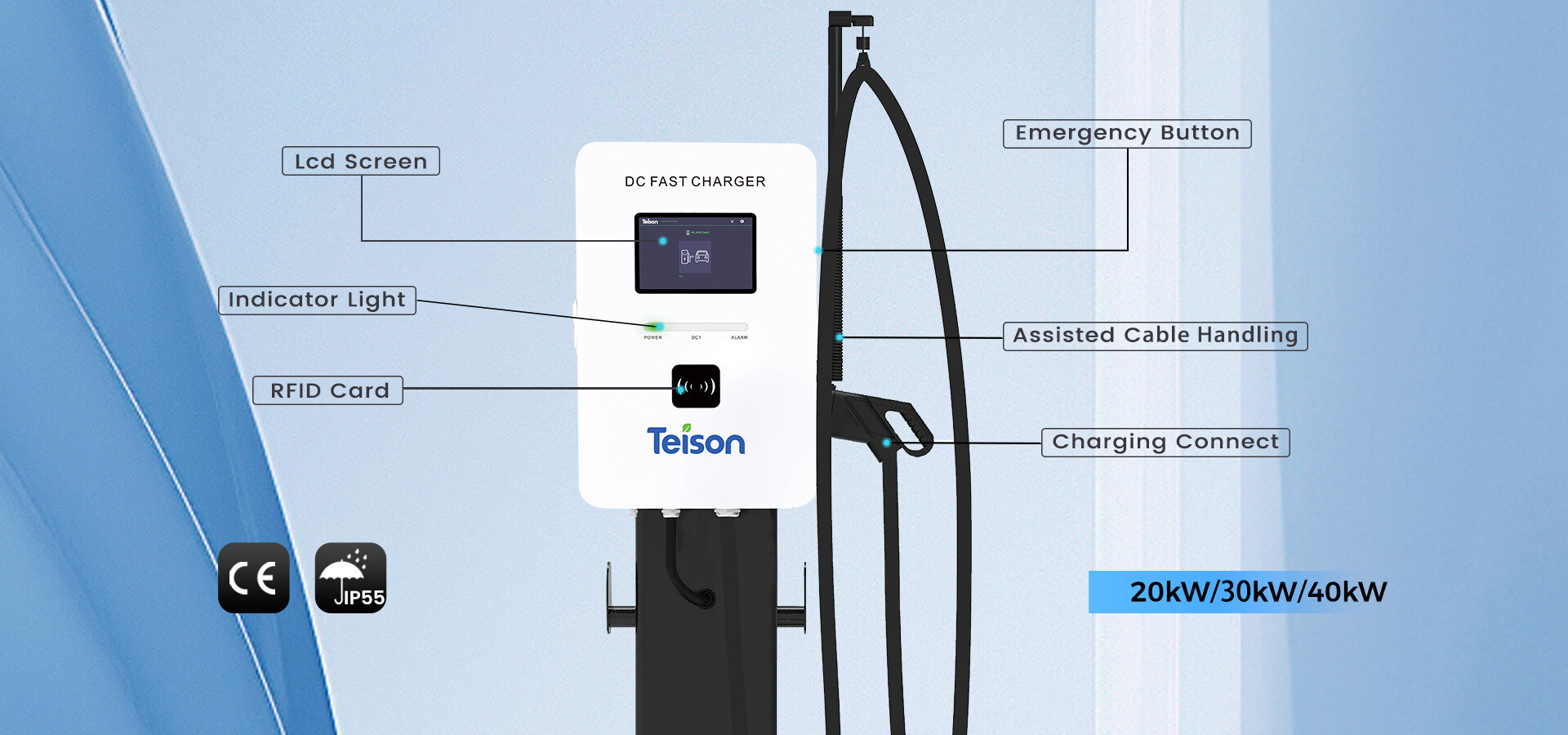

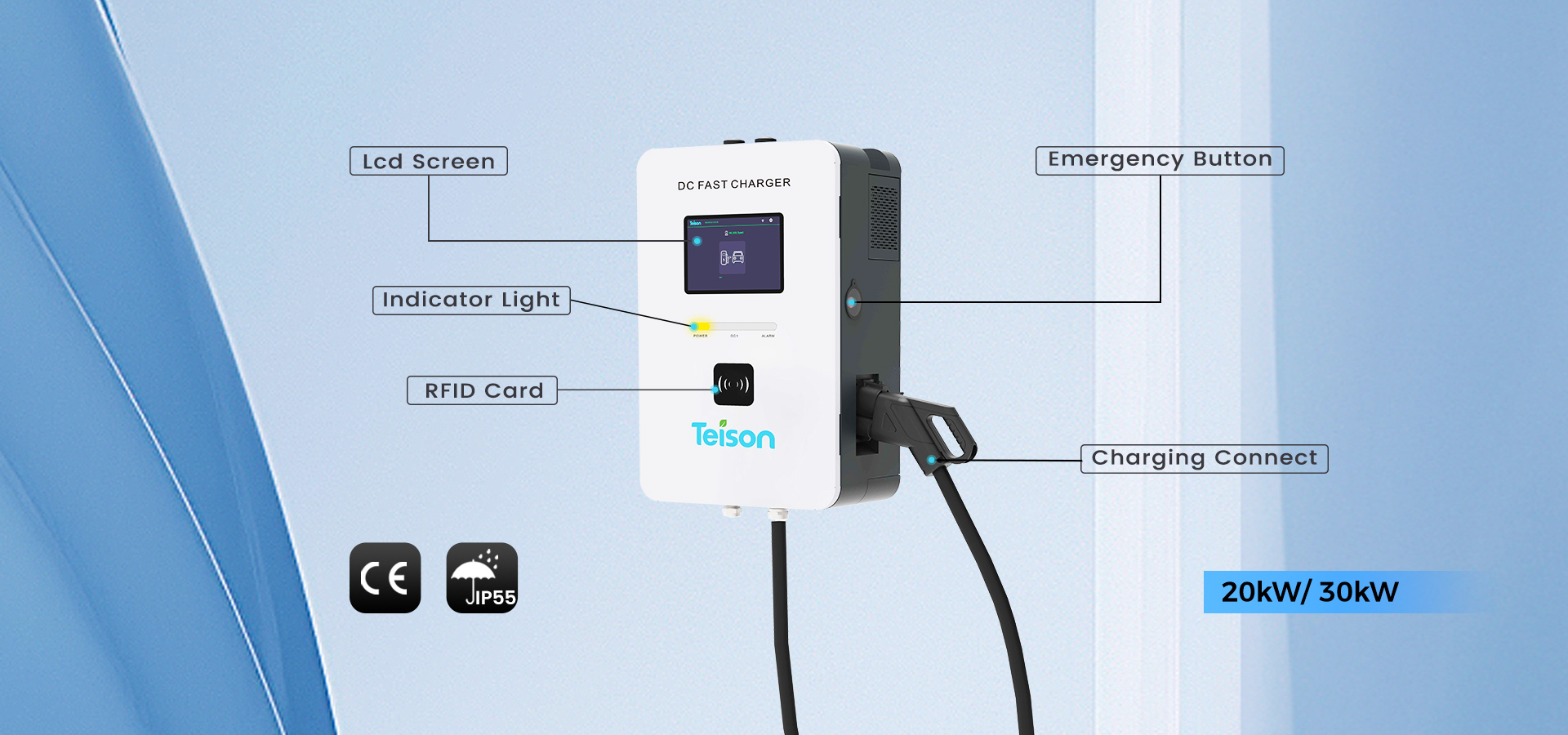

| Interfaz de usuario |
| Pantalla |
Pantalla táctil de 10.1" |
| Medidor |
Medidor CE |
| Botones pulsadores |
Botón de emergencia |
| Autenticación de usuario |
RFID, código QR, Aplicación |
| Idioma compatible |
Inglés (Otros idiomas disponibles bajo solicitud) |
| Comunicación |
| Conexión de red |
Ethernet, Wi-Fi |
| Protocolo de comunicación |
OCPP 1.6J, Admite actualización a OCPP 2.0.1 |
| Ambiental |
| Rango de temperatura de funcionamiento |
-30℃-50℃(Reducción de potencia por encima de 50℃) |
| Rango de temperatura de almacenamiento |
-40℃-70℃ |
| Humedad |
<95% de humedad relativa, Sin condensación |
| Altitud |
≤2000m |
| Ruido |
<70dB @ 3m 25℃Potencia total |
| Mecánico |

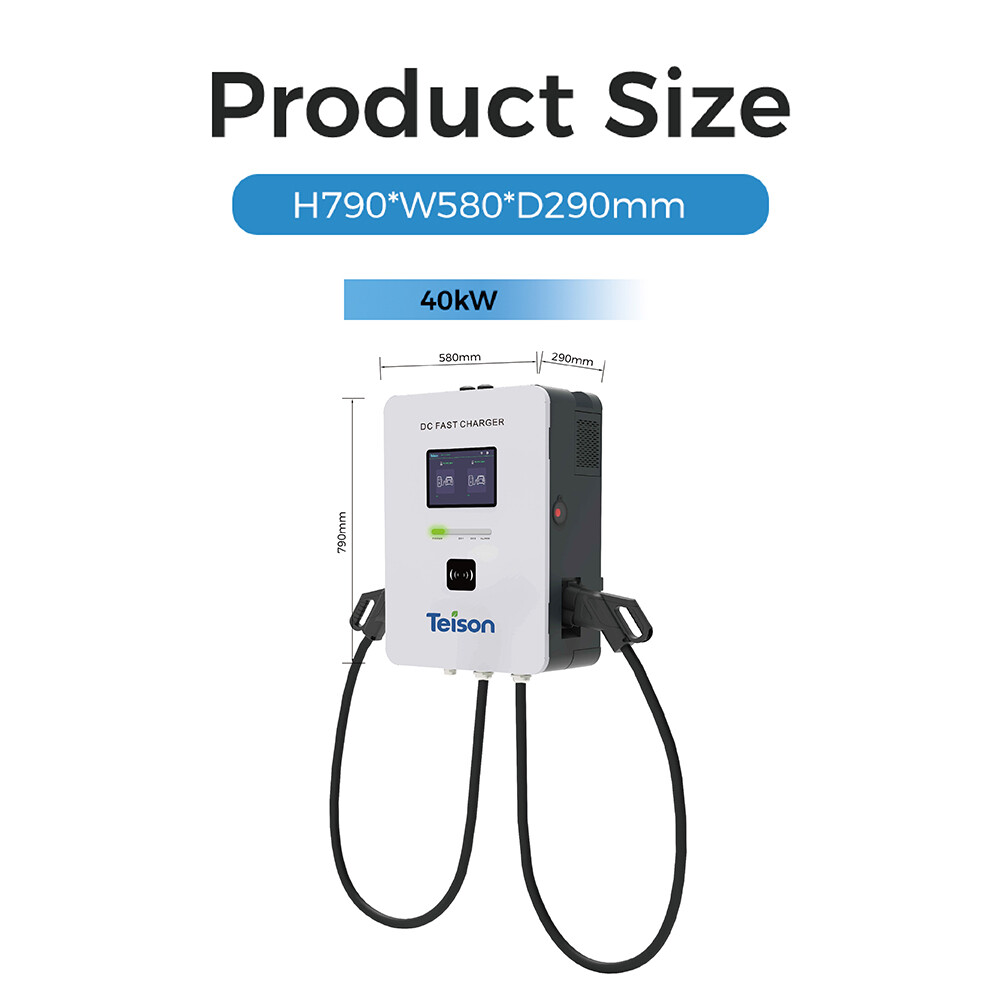

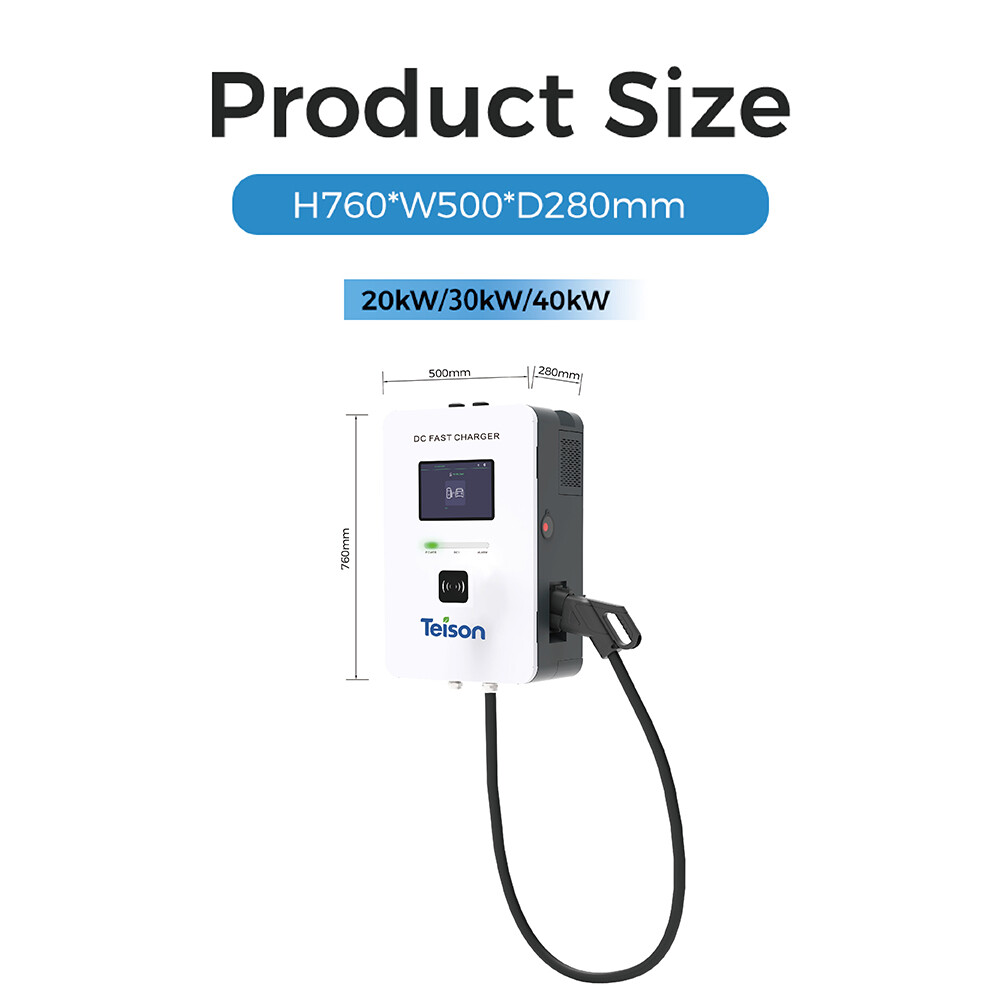

| Dimensiones (W*D*H) |
500mm*280mm*760mm (Sin incluir la gestión del cable) |
Una salida：500mm*280mm*760mm
(Sin incluir la gestión del cable)
Dos salidas：580mm*290mm*790mm
(Sin incluir la gestión del cable) |
| Peso |
≤90kg |
Una salida：≤90kg
Dos salidas：≤125kg |
| Clasificación IP & IK |
IP55 & IK10 (HMI IK8) |
| Longitud del cable de carga |
5m |
| Refrigeración |
Refrigeración por aire |
| Método de instalación |
Montaje en pared o columna |
| Protección |
| Protección |
Protección contra sobretensión, Protección contra subtensión, Protección contra sobrecarga, Protección contra corriente de fuga
, Protección contra sobretemperatura, Protección contra sobretensiones transitorias, Protección contra cortocircuito, Autodiagnóstico de fallos
, Detección de aislamiento. |
| Certificación y normas |
| Certificado |
CE CB |
| Normas de carga |
IEC61851-1, IEC61851-21-2, IEC61851-23, IEC61851-24, IEC 62196-1, IEC 62196-3 |
| Normas de protocolo de comunicación |
ISO15118-1; ISO15118-2; ISO 15118-3; DIN 70121 |
| Configuración opcional |
| Método de instalación |
Columna |
| Medidor |
Medidor MID |
| Autenticación de usuario |
Máquina POS |
| Conexión de red |
4G |
| Longitud del cable de carga |
6m 7m Otras longitudes bajo solicitud |
| Sistema de gestión del cable |
Opcional |
| Marca personalizada |
Opciones de marca, como colores y pegatinas personalizados
Contacte con Teison para conocer disponibilidad, precios y cantidad mínima de pedido |
