DC De pie

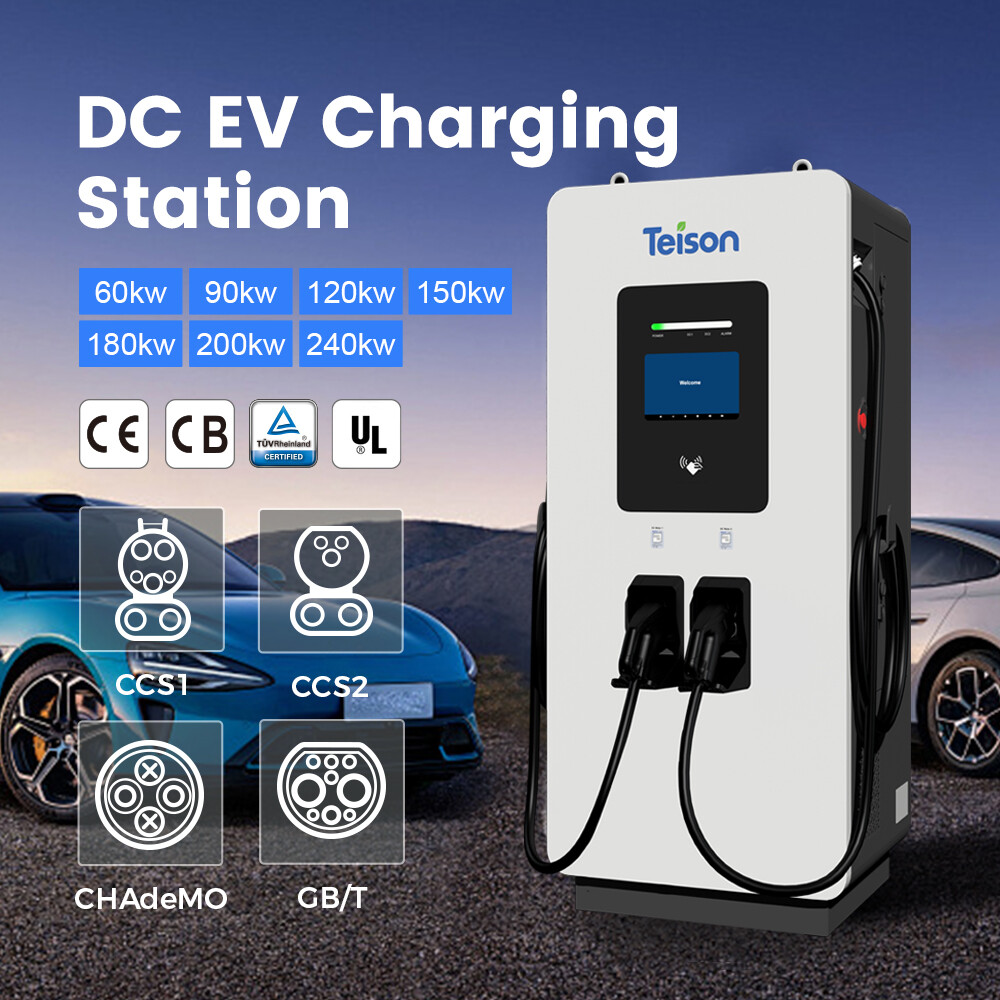

Estación de carga rápida de CC

La serie EDC de Teison son cargadores rápidos de corriente continua, a menudo llamados cargadores de nivel 3 para vehículos eléctricos. Los cargadores rápidos de CC son actualmente la opción de carga más rápida disponible para vehículos eléctricos. Utilizan corriente alterna (CA) de grado comercial, que se convierte en CC dentro del cargador para luego distribuirse directamente a la batería del vehículo. Al estar ya convertida a CC, permite suministrar más potencia con mayor rapidez. Las estaciones de carga rápida de CC son la opción ideal para lugares donde los vehículos eléctricos deben alcanzar la máxima autonomía en el menor tiempo posible.

Solicitar una cotización

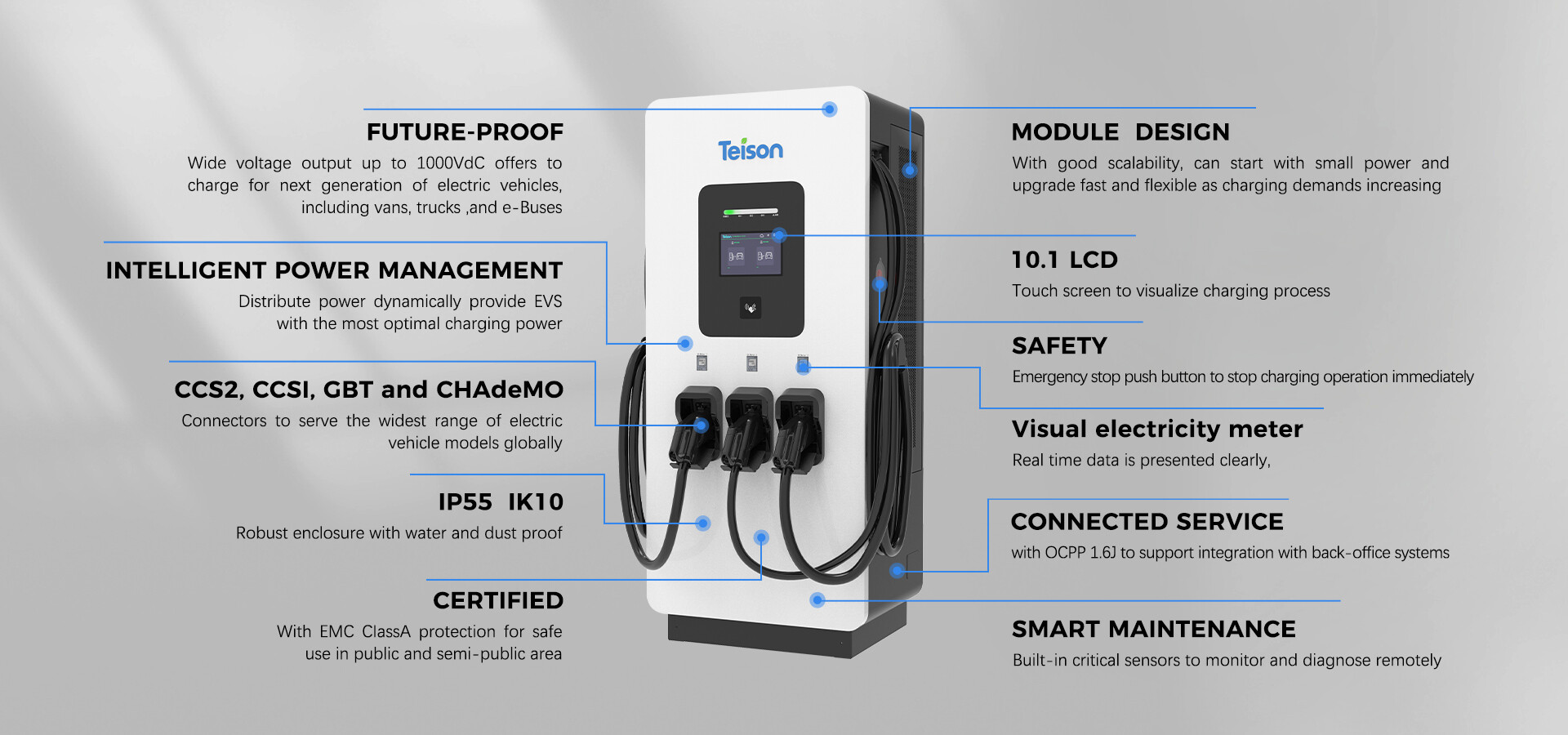

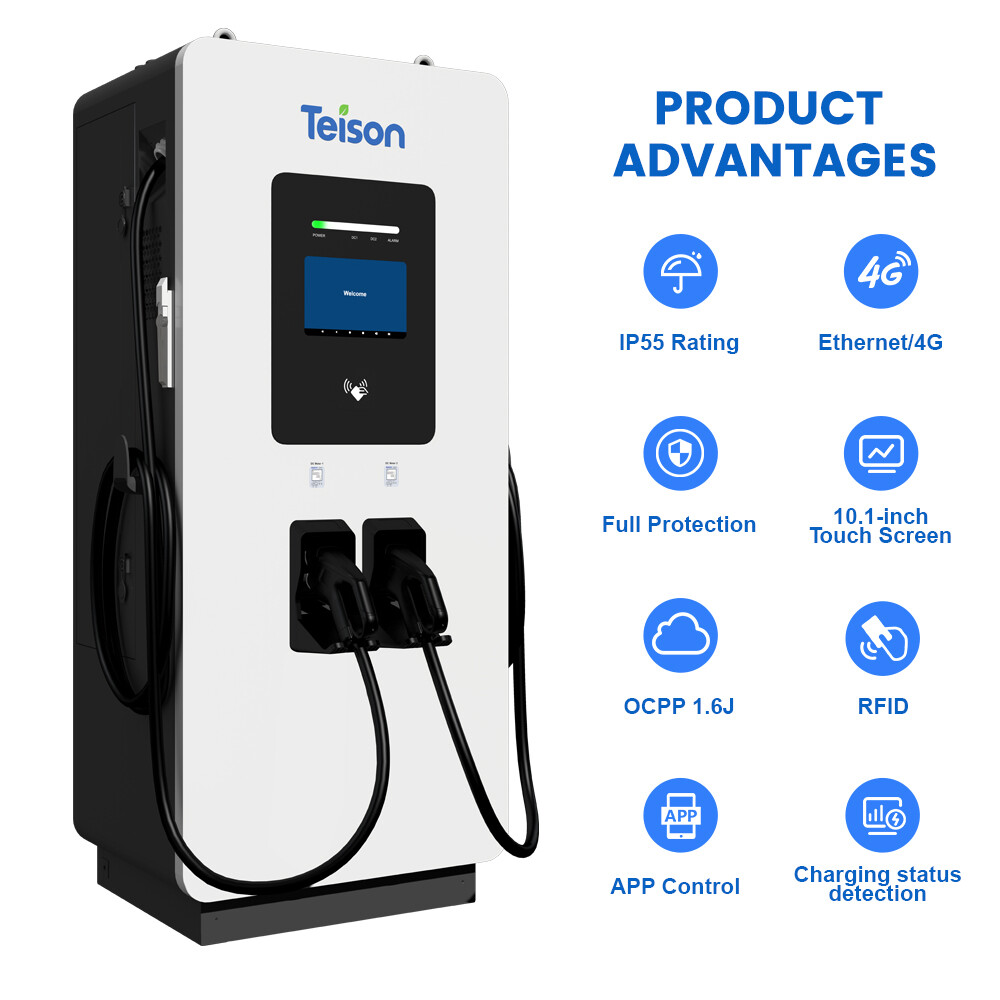

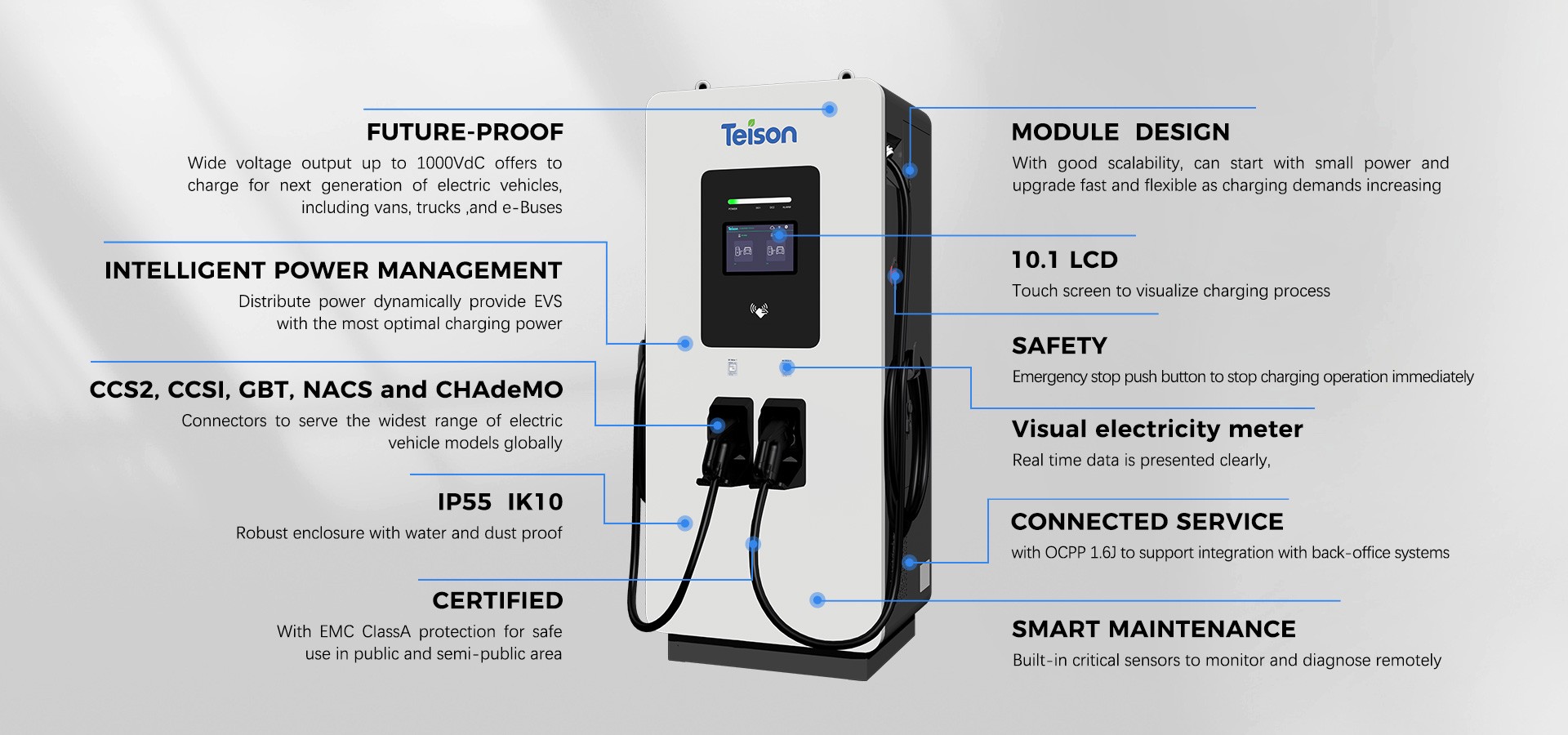

CARACTERÍSTICAS/VENTAJAS

Diseñado para el mejor DC comercial

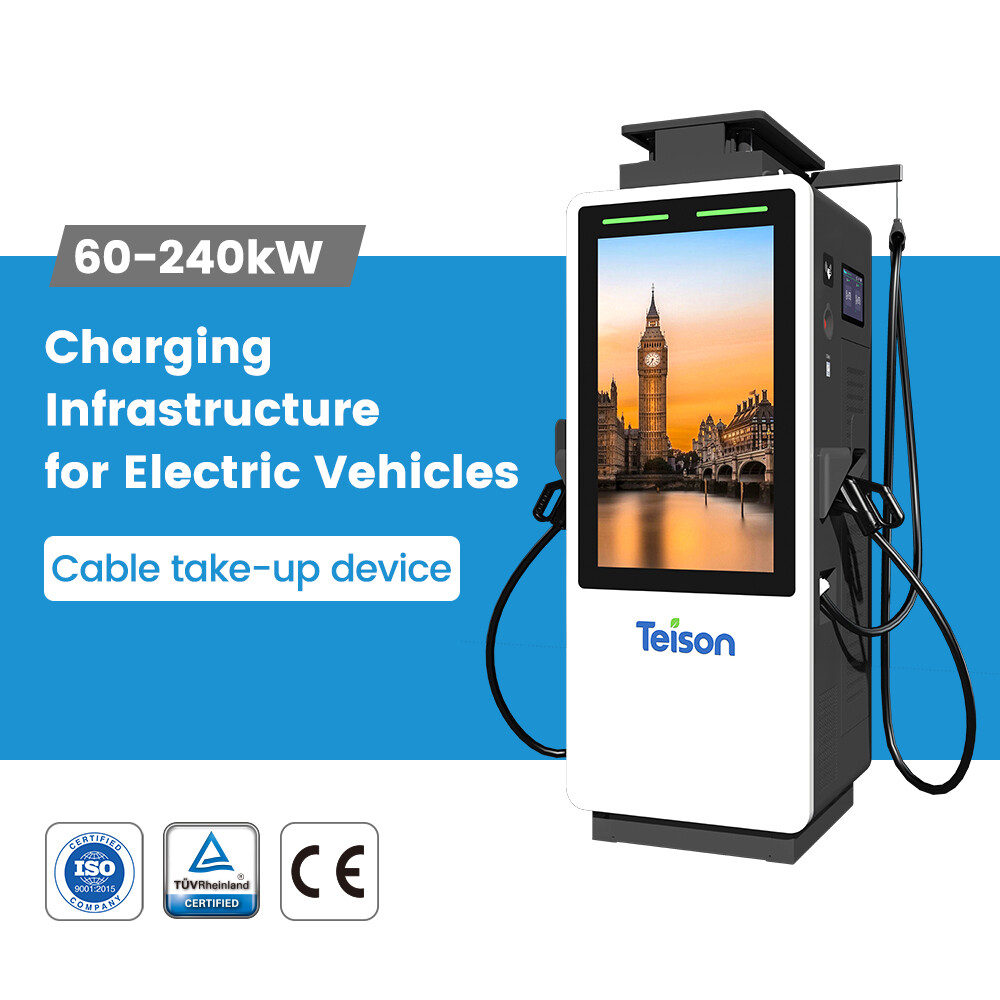

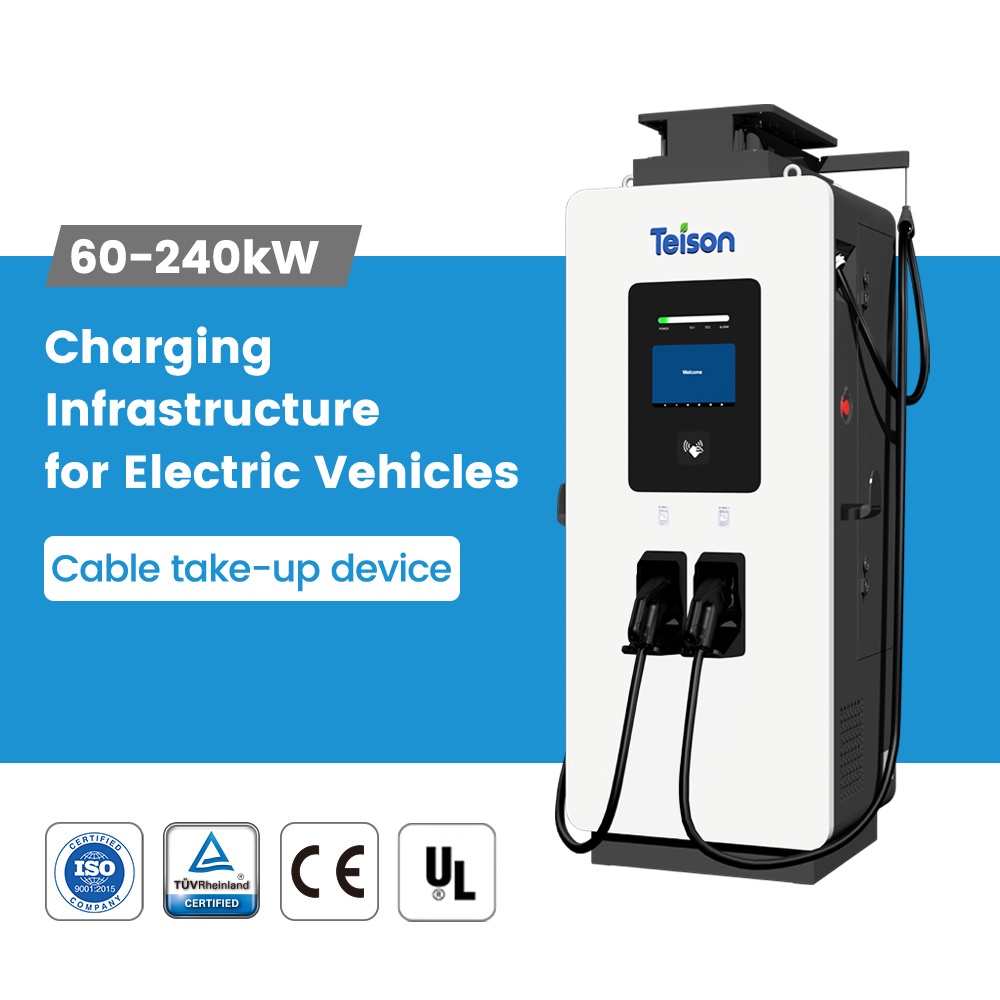

· Cargadores rápidos de CC (Nivel 3) con potencia de salida de 60 kW a 240 kW
· Carga simultánea verdadera con capacidad para cargar dos o tres

vehículos al mismo tiempo
· Diseño a prueba de futuro con salida máxima de 1000 V
· Estaciones de carga ultrarrápidas para vehículos eléctricos de 240 kW refrigeradas por líquido disponibles
· Fácil de usar con una pantalla táctil LCD de 10,1" y fácil de usar.

interfaz de usuario
· Los modos de inicio incluyen plug-n-play, RFID, OCPP, código QR y opcional

Punto de venta
· Conexiones Ethernet, 3G, 4G y Wi-Fi disponibles
· Conectores y cables de carga CHAdeMO, GB/t y CCS (tipo 1 o 2)
· Diseñado para una fácil instalación y mantenimiento
· Disponible con diferentes configuraciones de potencia y voltaje para todo el mundo.

mercados

Máxima seguridad

· Compatible con el Protocolo de punto de carga abierto (OCPP) 1.6J e ISO 15118
· Carcasa con clasificación IP55 ideal para una amplia gama de ubicaciones y condiciones
· Todos los componentes vienen con certificado CE
· El controlador SECC pasa la prueba TUV

Parámetro

Especificación
Modelo		Teison DC Pro

Propiedades eléctricas
Entrada de CA	Clasificación de entrada	CA 400 V (±15 %) trifásica
	Conexión de entrada de CA	3P+N+PE
	Corriente de entrada nominal	3φ100A	3φ150A	3φ200A	3φ250A	3φ300A	3φ400A
	Frecuencia	50/60 Hz
	Factor de potencia	≥0,99
	Eficiencia	≥95%
Salida de CC	Rango de voltaje de salida	200 V-1000 V
	Corriente máxima de salida	200A (sistema)	300A(sistema)	400A (sistema)	500A(sistema)	600A(sistema)	800A(sistema)
	Potencia máxima de salida	CC 60 kW	CC 90 kW	CC 120 kW	CC 150 kW	CC 180 kW	CC 240 kW
	Precisión del voltaje	≤±0,5%
	Precisión actual	≤±1%
Interfaz de usuario y control
Mostrar		Pantalla táctil de 10,1"
Material de la pantalla		Pantalla LCD
Botones pulsadores		Botones de operación/Botones de emergencia
Autenticación de usuario		RFID, OCPP, código QR, aplicación de contraseña
Idioma de soporte		Inglés (Otros idiomas disponibles a pedido)
Comunicación
Externo		Ethernet, Wi-Fi, 3G/4G
Interno		CAN, RS485, RS232
Ambiental
Temperatura de funcionamiento		-30℃-+50℃
Humedad		<95% de humedad relativa, sin condensación
Altitud		≤2000 m (6000 pies)
Mecánico
Protección contra la entrada		IP55
Protección del recinto		IK10

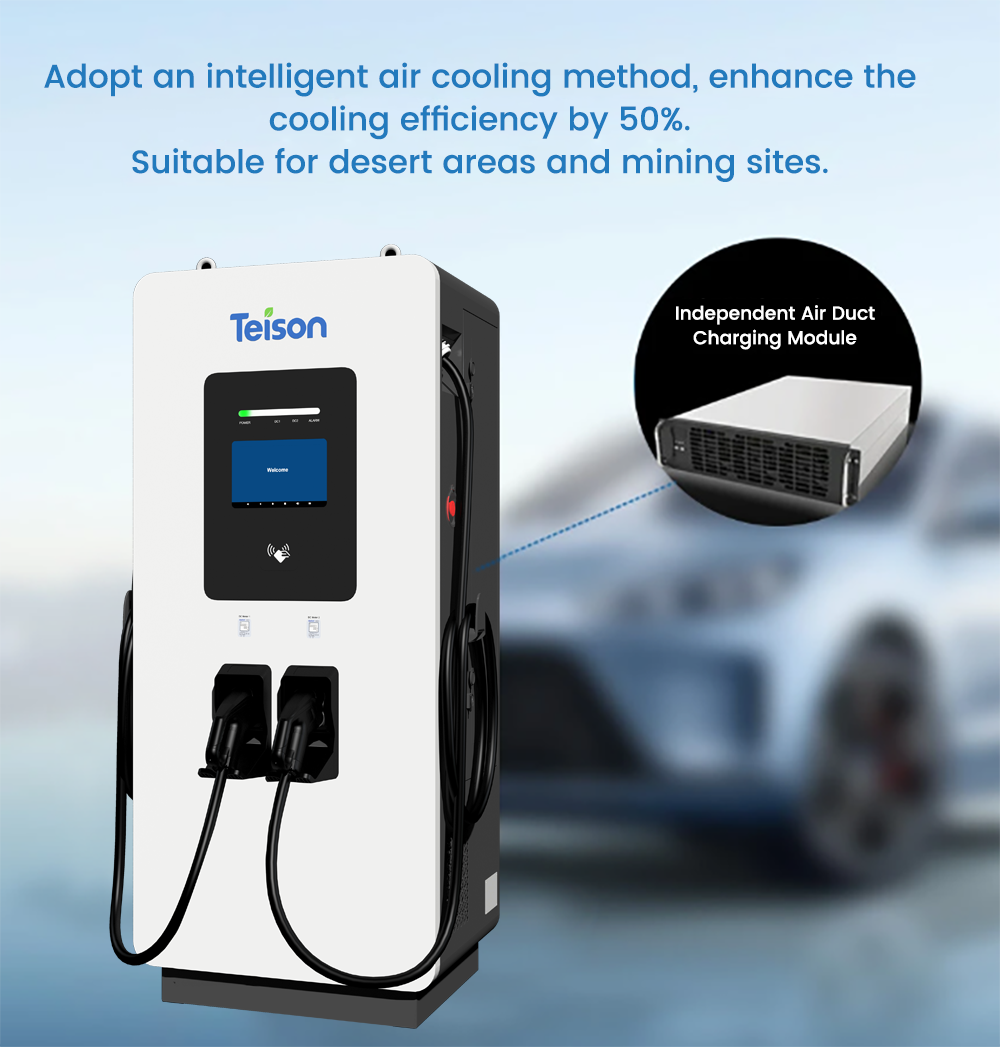

Enfriamiento		Aire forzado
Método de instalación		montaje en el suelo
Protección
Protección		Sobrecorriente, Subtensión, Sobretensión, Corriente residual, Protección contra sobretensiones, Cortocircuito, Sobretemperatura, Falla a tierra
Regulación
Certificado		CE
Estándar		EN IEC 61851-1:2019;EN 61851-23:2014;EN 61851-24:2014;EN IEC 61851-21-2:2021

Especificidad

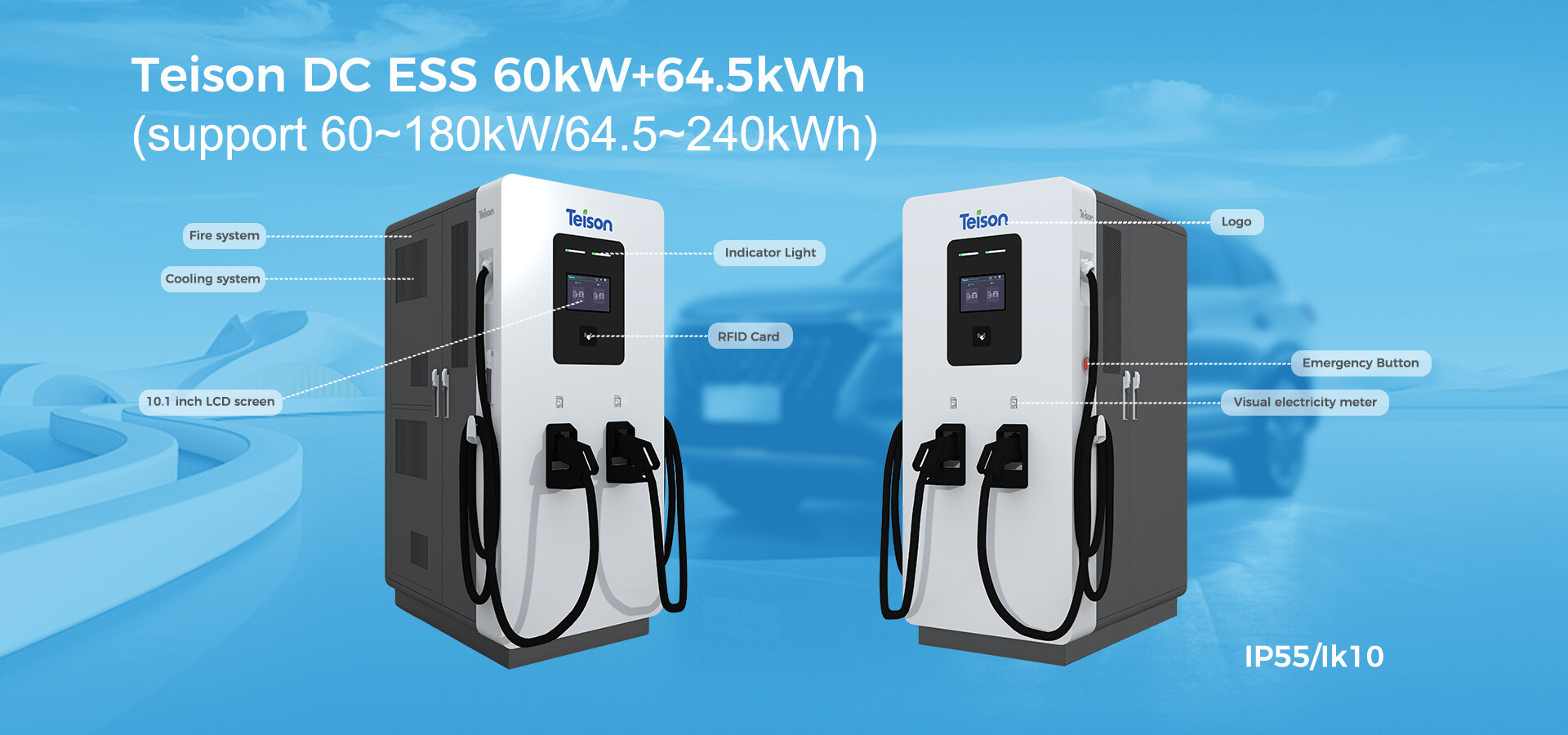

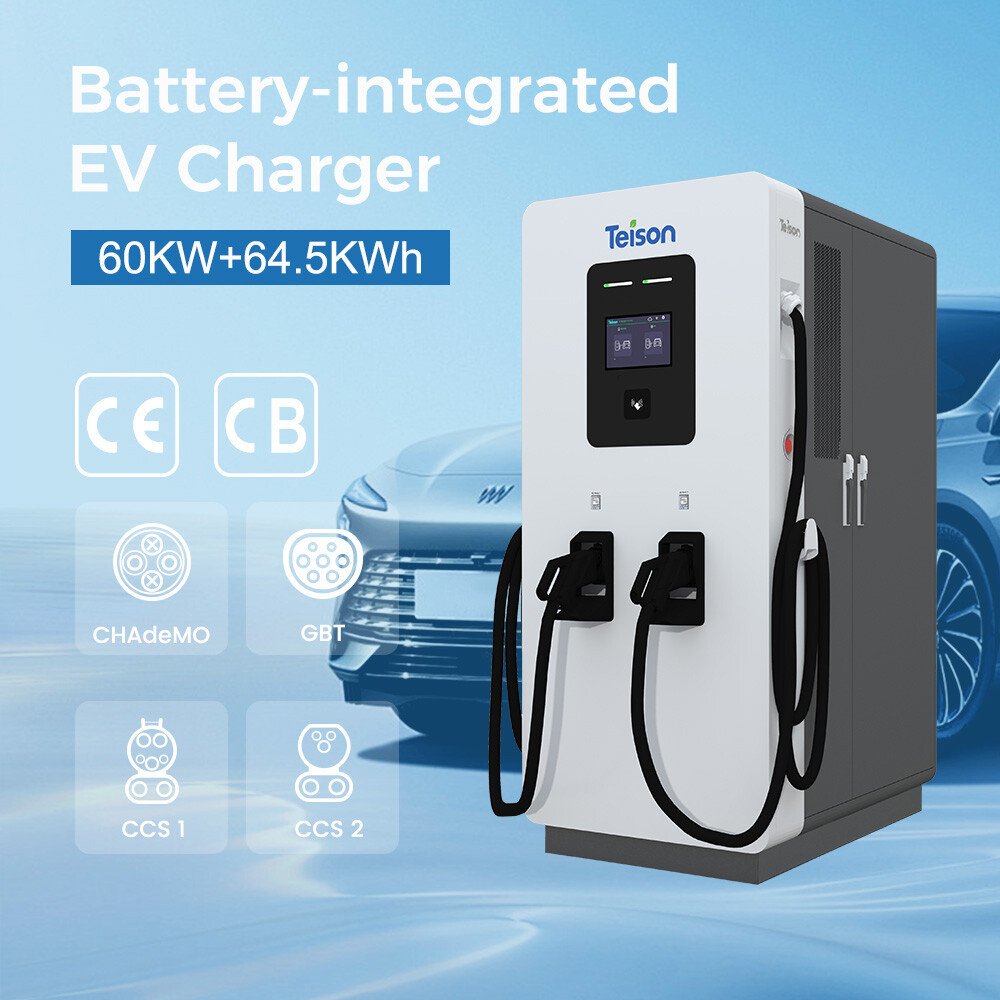

Modelo		DC ESS
Propiedades eléctricas
Entrada de CA	Clasificación de entrada	260 V ~ 485 V CA
	Conexión de entrada de CA	3P+N+PE
	Corriente de entrada nominal	3Ф92A
	Frecuencia	50/60 Hz
	Factor de potencia	≥0,98
	Eficiencia	≥95%
Salida de CC	Rango de voltaje de salida	300 V ~ 1000 V
	Corriente máxima de salida	100A
	Potencia máxima de salida	60 kW
	Precisión del voltaje	±0,5%
	Precisión actual	±1%
Almacenamiento de energía Sistema	Capacidad de la batería	64,5 kWh
	Energía utilizable (SAT)	61,3 kWh (95 % de potencia de salida)
	Voltaje nominal de la batería	614,4 V
	Material de la batería	LiFePO4
	Máxima potencia de recarga	30 kW
	Potencia máxima de descarga	60 kW
	Corriente de recarga de la batería	≤0,5 °C (50 A)
	Corriente de descarga de la batería	≤1C(100A)
	Ciclo de vida de la batería (25 °C)	≥6000 (80 % de muerte por enfermedad)
Especificación del producto
Dimensión		0,9 x 1,2 x 2,05 m (ancho x profundidad x alto)
Material		Aleación de grado industrial
Color		Recubrimiento blanco resistente a la intemperie
Interfaz de usuario y control
Mostrar		Pantalla táctil de 10,1"
Material de la pantalla		Pantalla LCD
Metro		Medidor de CC (MID PTB opcional)
Botones pulsadores		Botones de operación / Botones de emergencia / Botón de disparo
Autenticación de usuario		RFID, OCPP, código QR, aplicación de contraseña
Idioma de soporte		Inglés (Otros idiomas disponibles a pedido)
Comunicación
Protocolo de comunicación		OCPP 1.6J
Externo		Ethernet, Wi-Fi
Interno		CAN, RS485, RS232
Ambiental
Temperatura de funcionamiento		'-25℃-50℃（reducción de potencia por encima de 45℃）
Humedad		<95% de humedad relativa, sin condensación
Emisión EMC		Tipo B
Altitud		≤2000 m (6000 pies)
Mecánico
Protección contra la entrada		IP55
Protección del recinto		IK10
Sistema contra incendios		Detector compuesto + agente extintor de aerosol
Sistema de enfriamiento		Refrigeración por aire/Aire acondicionado
Método de instalación		Montado en el suelo
Seguridad
Protección de entrada		Subtensión, Sobretensión, Sobrecorriente, Sobretemperatura, Fuga,
Protección de salida		Cortocircuito, Sobretemperatura, Corriente residual, Sobrecorriente, Fuga,
Protección de emergencia		Protección contra sobretensiones, falla a tierra, monitoreo de aislamiento de salida de alta precisión
Regulación
Certificado		CE CB MSDS UN38.3
Estándar		IEC61851-1, IEC61851-23, IEC61851-21-2, IEC61851-24, IEC61000-6-2, IEC61000-6-4, IEC 62619, IEC61000-6-1/3,
Configuración opcional
Puerta de enlace de red		4G
Método de pago		Máquina POS

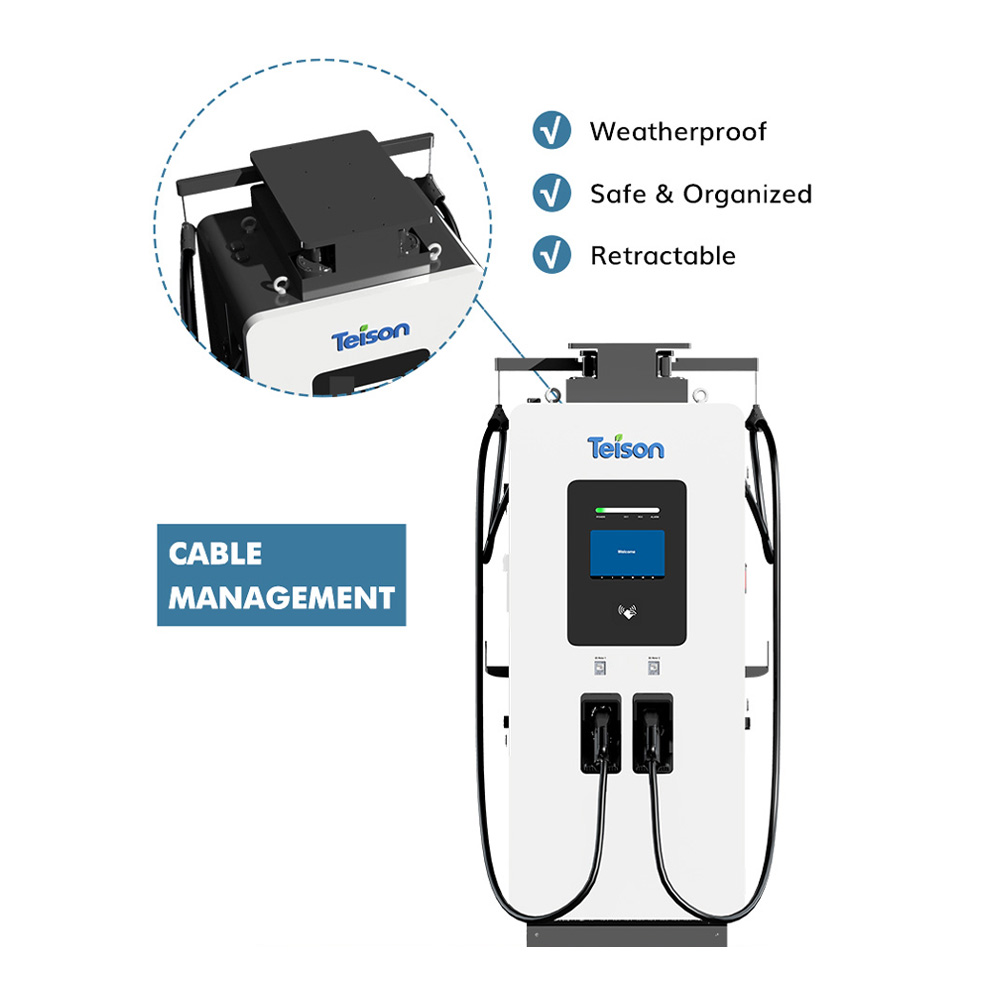

Gestión de cables		Opcional

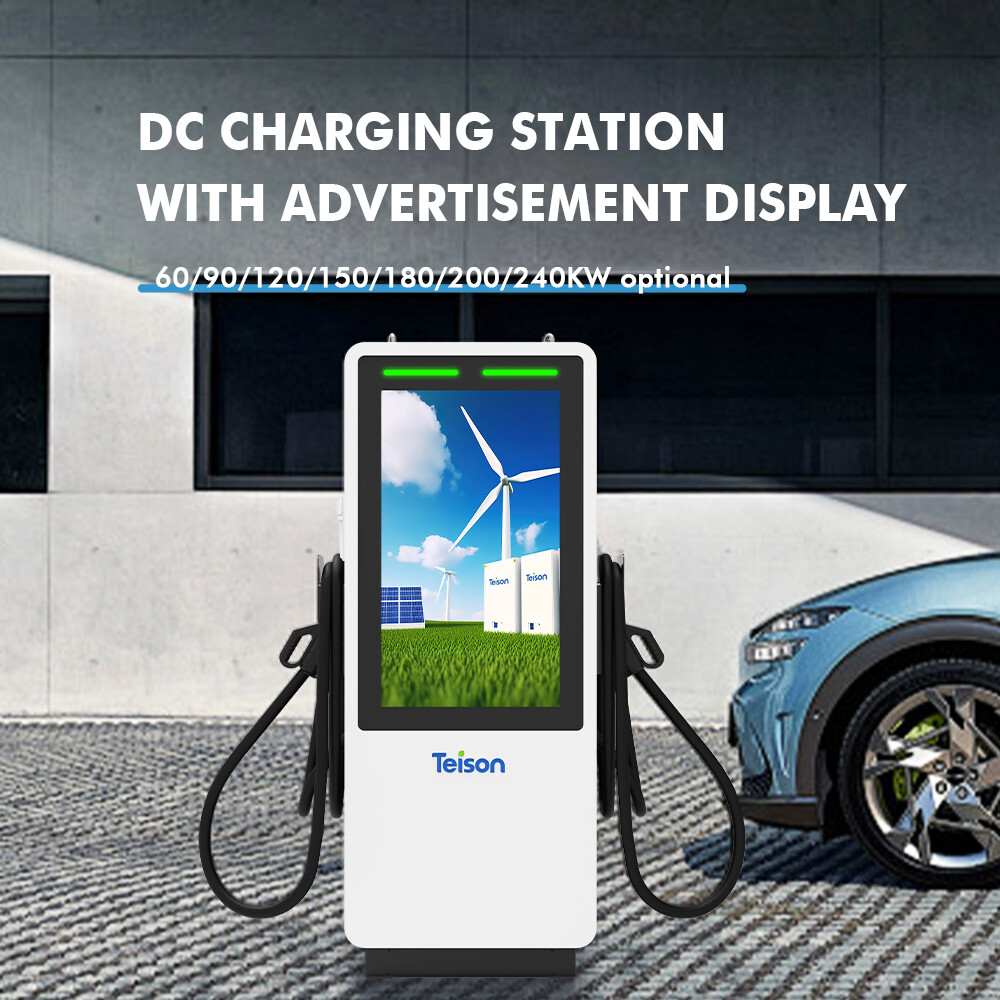

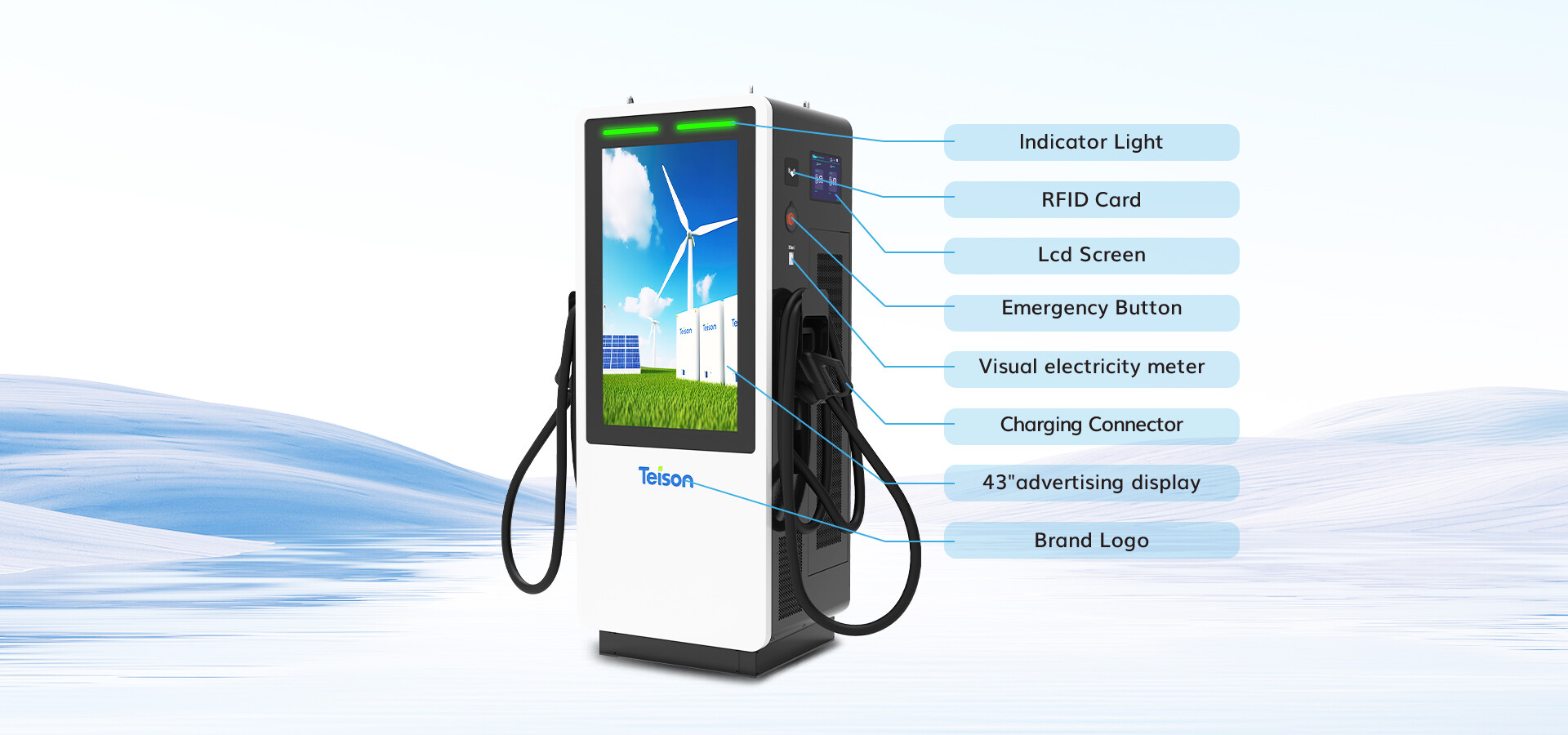

Pantalla publicitaria		Opcional
Puerto de carga		Opcional (predeterminado CCS1 CCS2)
Puerto Solar		Reservado
