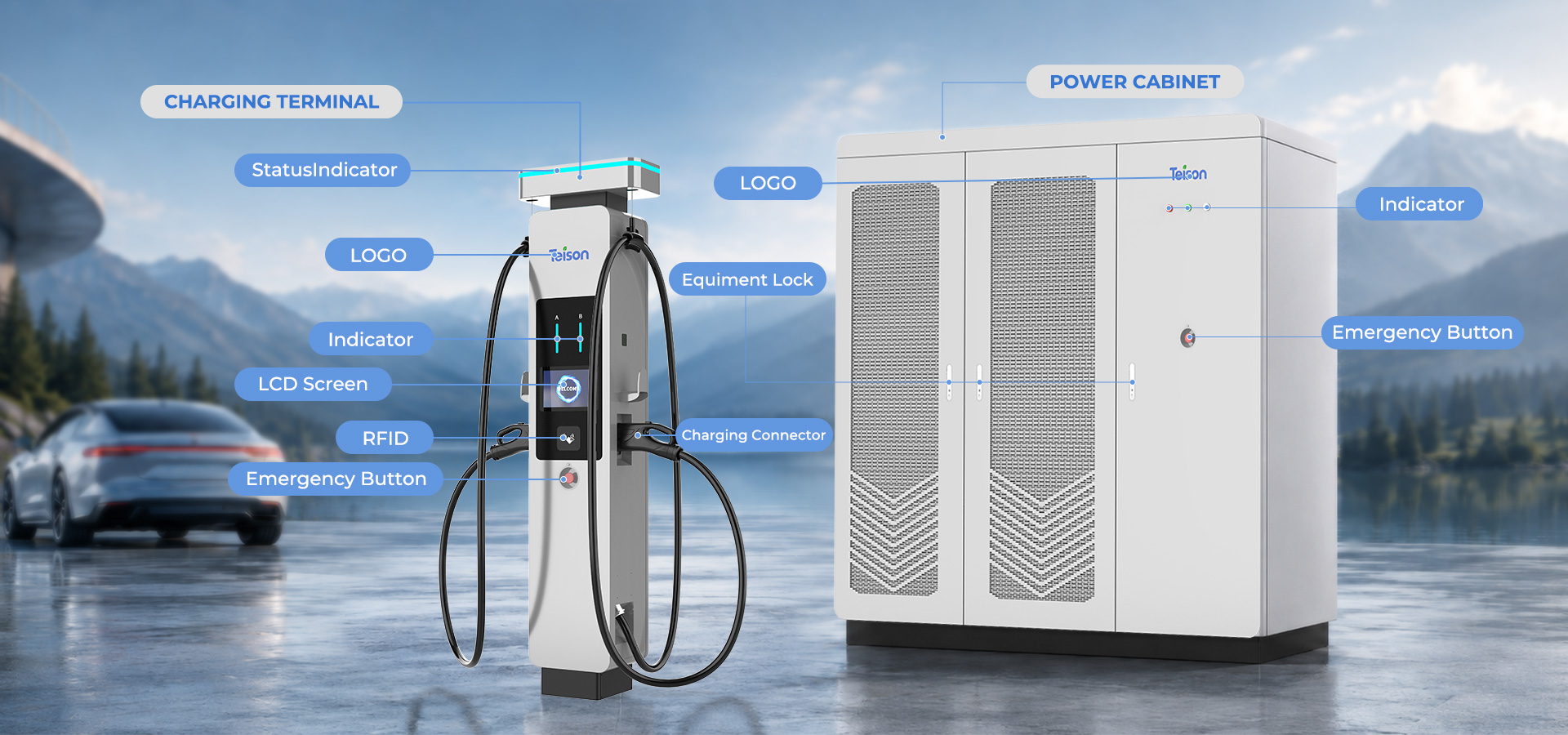

Cargador rápido DC de tipo dividido

idioma:

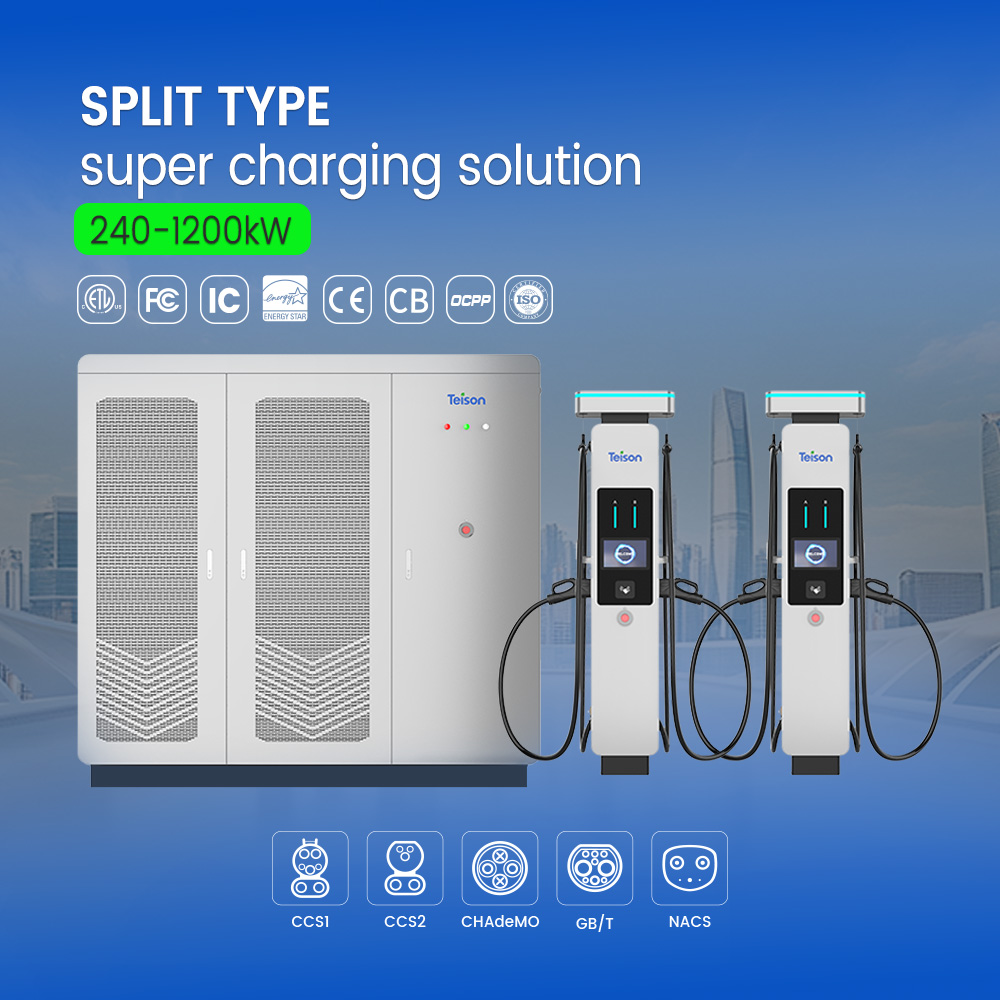

Solución de carga dividida de CC de 240kW-1.2MW



Hasta 1200 kW de salida



Carga DC simultánea para hasta 20+ vehículos



Rango de salida de 150 -1000 VDC



Entrega de hasta 600kW por conector, 1.2MW MCS



Terminales de carga configurables refrigerados por aire (400A) o refrigerados por líquido (600A) o MCS (1200A)



Sistema integrado de gestión de cables



Pantalla táctil de 10.1’ pulgadas e interfaz de botón pulsador



Plug & Charge (ISO 15118), OCPP 1.6J / OCPP 2.0.1



Protección Type 3R/IP55 & IK10



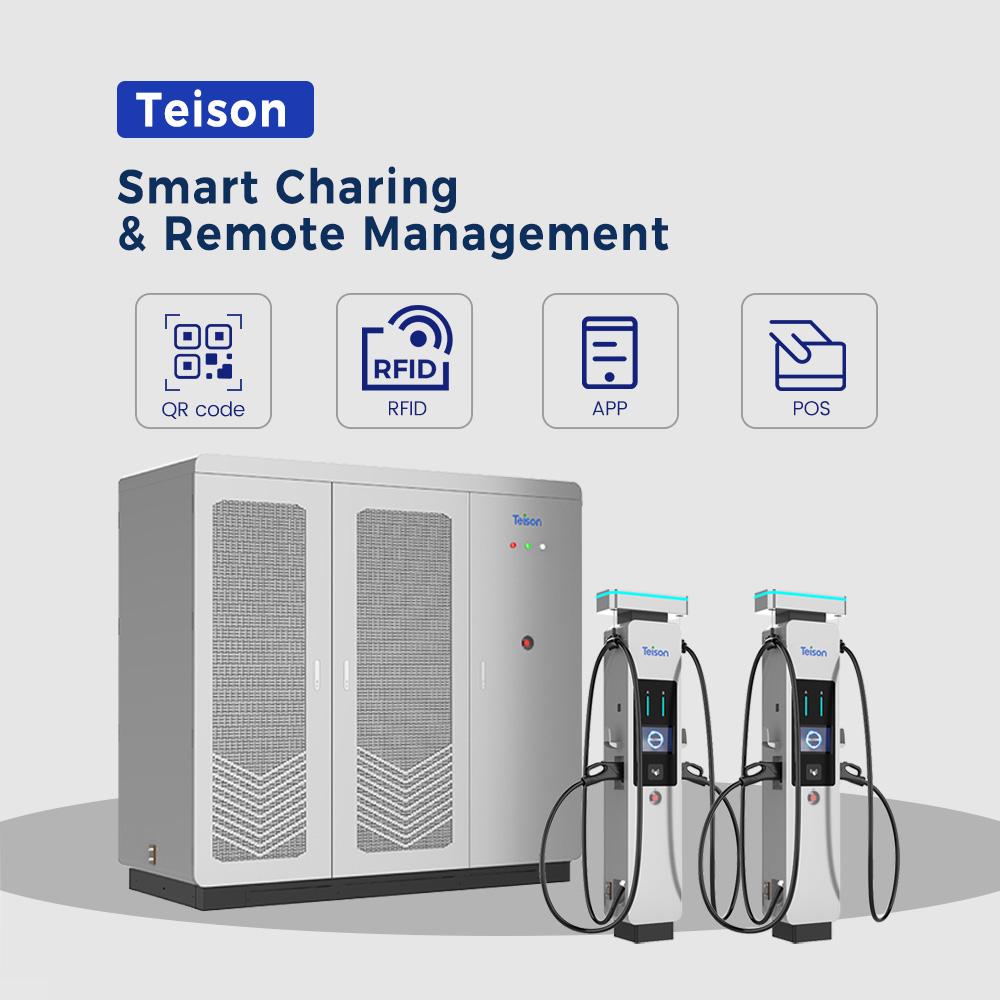

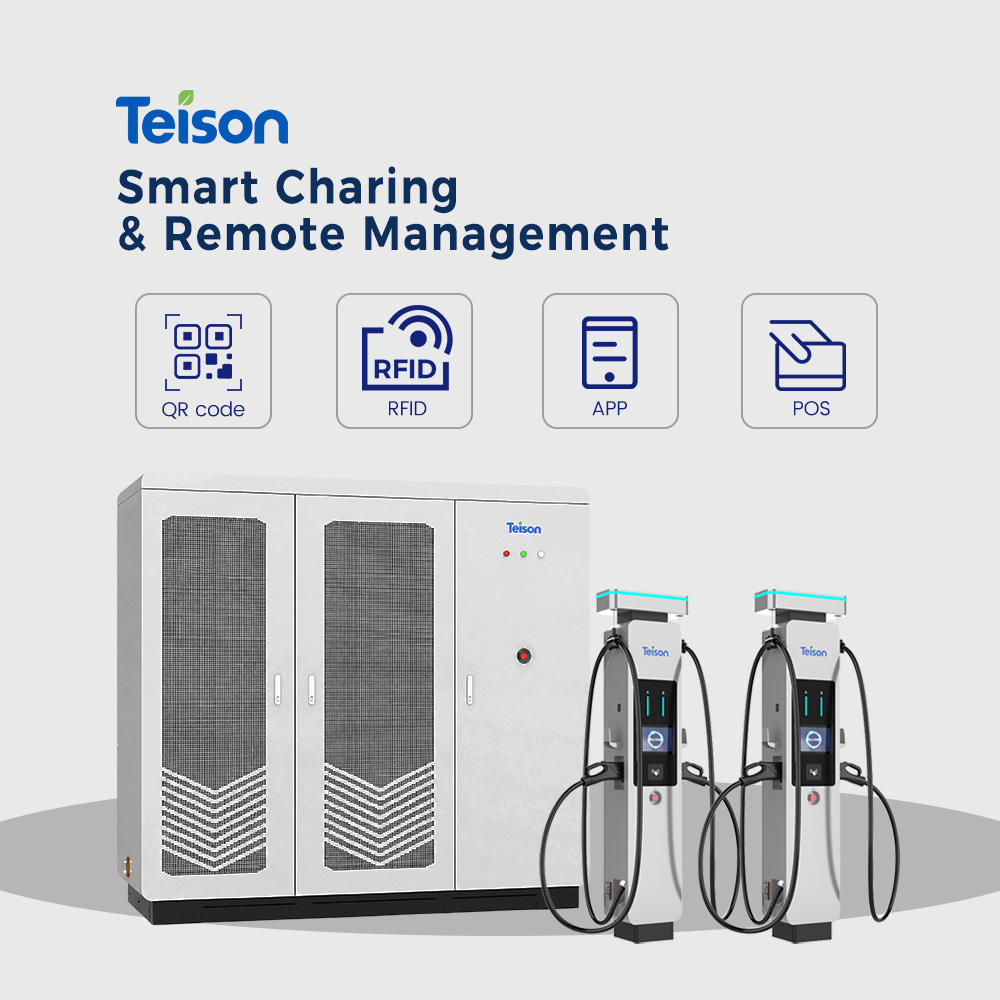

Compartición inteligente de potencia



Conmutación automática de voltaje BMS



Actualizaciones OTA remotas



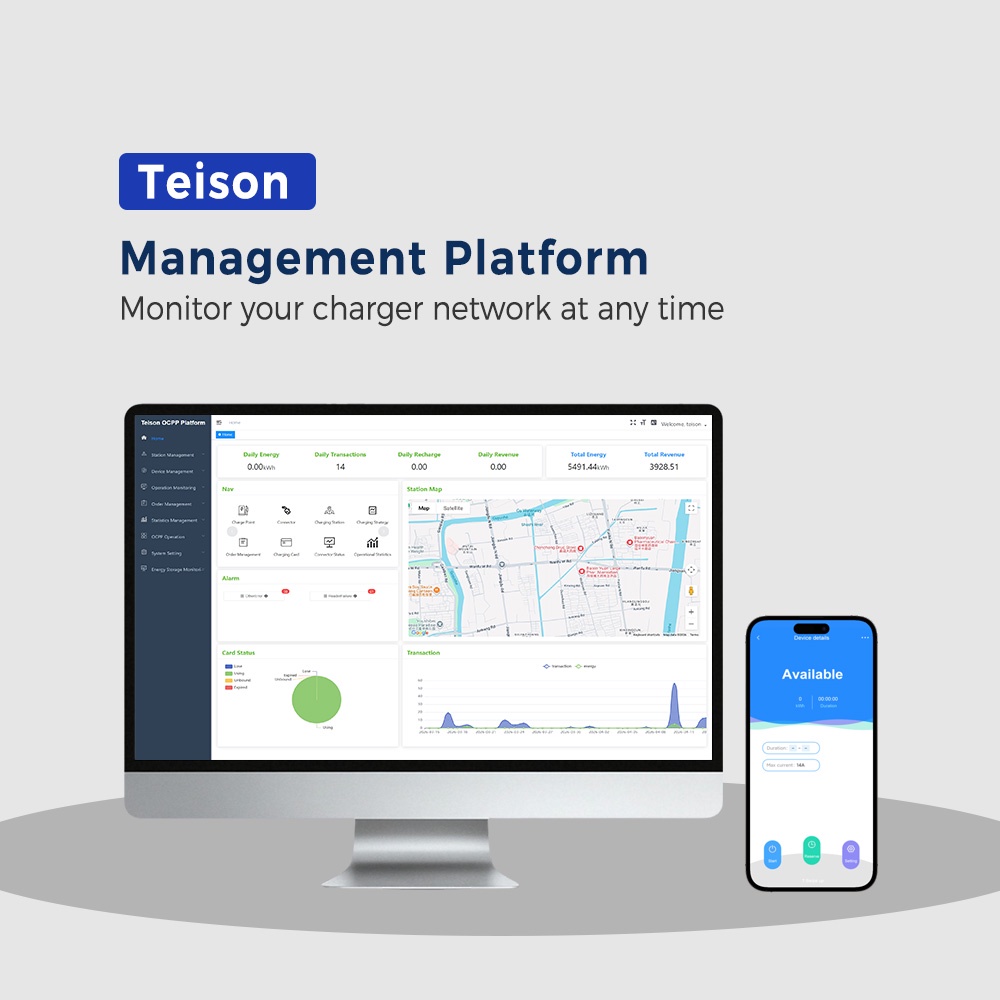

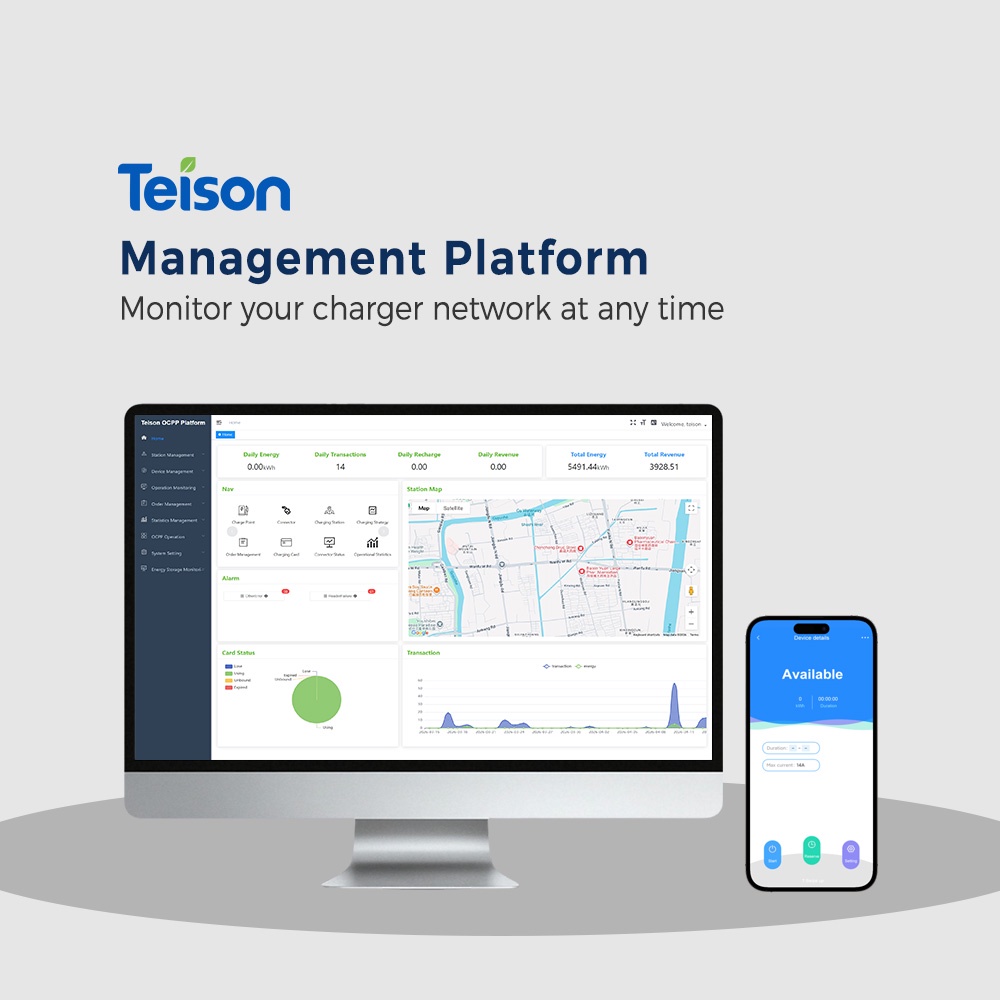

Supervisión operativa en tiempo real

Solicitar una cotización

CARACTERÍSTICAS/VENTAJAS

Un sistema de carga ultrarrápido de tipo dividido diseñado para sistemas de carga comercial de alta resistencia para VE

✅Rendimiento de carga ultrarrápida

Ofrece hasta 600kW por conector, lo que permite a los vehículos ganar 400 km de autonomía en solo 5 minutos y admite dispensador MCS de hasta 1.2MW.

✅ Compatibilidad universal

Totalmente compatible con Plug & Charge (ISO 15118), OCPP 1.6J / OCPP 2.0.1 y protocolos de carga de alta corriente tanto para VE comerciales como para vehículos de alta resistencia.

Admite actualizaciones OTA remotas e integración avanzada de gestión de flotas.

✅ Máxima flexibilidad de implementación

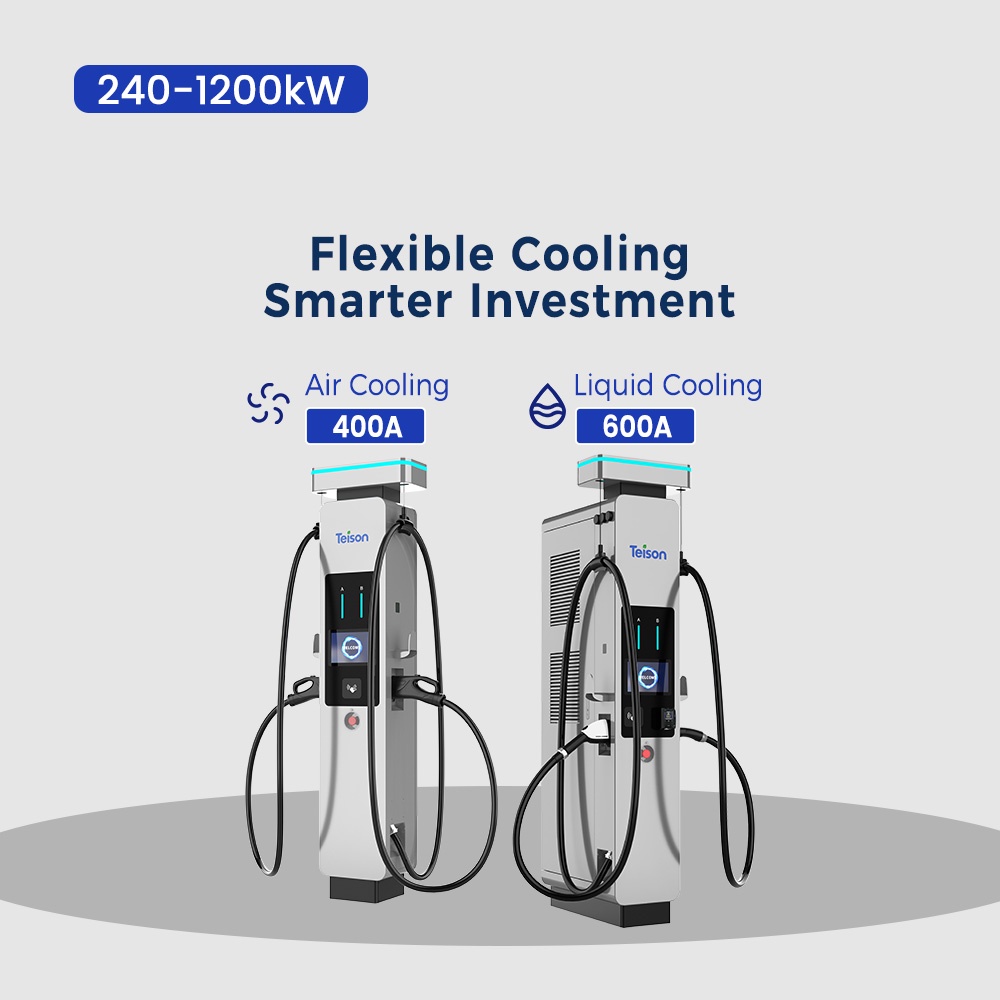

Terminales de carga configurables con refrigeración por aire (400A), refrigeración líquida (600A) o MCS (1200A) para adaptarse a diversos diseños de sitio y requisitos de vehículos.

✅ Operaciones confiables

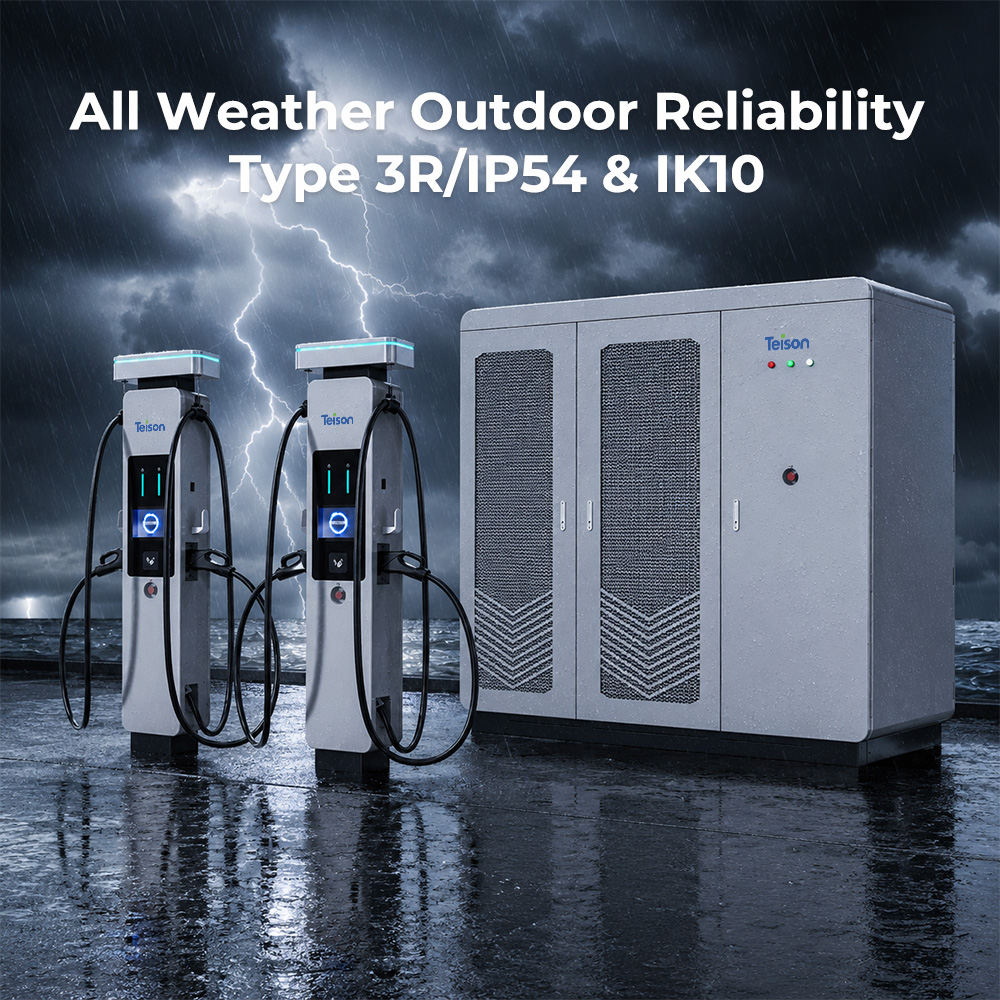

Diseñado para un 99.9% de tiempo de actividad con aislamiento de fallas en 0.1 segundos, protección robusta Type 3R/IP55 &IK10 y adaptabilidad a amplios rangos de temperatura de -22 °F a 131 °F(-30°C to 55°C), con fiabilidad en exteriores en todo clima.

✅ Escalable, para el futuro

Expansión modular sin tiempo de inactividad de 1 a 20+ dispensadores / conectores / terminales. Compatible con sistemas de energía solar, almacenamiento de energía y gestión de energía.

✅ Inteligencia integral impulsada por IA

Desde sistemas de distribución y conversión de energía impulsados por IA (PDU / PCU) hasta diagnóstico inteligente de fallas para operaciones más inteligentes y mantenimiento más rápido.

✅ Optimización energética más inteligente

La programación inteligente Smart Matrix distribuye dinámicamente la energía en toda la red, aumentando la utilización de energía en 18% y extendiendo la vida útil general del sistema en 30%.

Parámetro

Especificaciones técnicas

Modelo del producto

DC Split 240-720 kW

Propiedades eléctricas

Entrada de
CA

Rango de voltaje de entrada

3-phase 480 VAC±10%, 50/60 Hz， 3P+PE

Corriente de entrada nominal

304 A

355 A

405 A

456 A

506 A

557 A

608 A

658 A

709 A

760 A

810 A

861 A

912 A

Potencia máxima de entrada

253 kW

295 kW

337 kW

379 kW

421 kW

463 kW

505 kW

547 kW

589 kW

632 kW

674 kW

716 kW

758 kW

Factor de potencia

≥0.99

Eficiencia máxima

≥95%

Consumo de energía en espera

≤50 W

Distorsión armónica (THDi)

≤5%

Salida de
CC

Rango de voltaje de salida

150~1000 VDC

Potencia máxima de salida

240 kW

280 kW

320 kW

360 kW

400 kW

440 kW

505 kW

520 kW

560 kW

600 kW

640 kW

680 kW

720 kW

Salida máxima de corriente
por canal

400 A(air cooling cable)
600 A(liquid cooling cable)

Número de canales de salida

8
(optional:6)

10
(optional:6,8)

12
(optional:6,8,10)

Precisión de voltaje

≤±0.5%

Precisión de corriente

≤±1%

Interfaz de usuario

Pantalla

10.1" Touch screen

Botones pulsadores

Emergency button

Idioma compatible

Inglés (otros idiomas disponibles bajo solicitud)

Comunicación

Conexión de red

Ethernet, Wi-Fi

Protocolo de comunicación

OCPP 1.6J，OCPP 2.0.1

Ambiental

Rango de temperatura de funcionamiento

-22 °F to 131 °F(Derating from 131 °F)

Rango de temperatura de almacenamiento

-40 °F to 158 °F

Humedad

<95% humedad relativa, sin condensación

Altitud

≤2000 m（6561.68'）

Ruido

＜70dB @ 3 m（9.84'）77 °F Potencia total

Mecánico

Dimensiones （W x D x H)

2400mm ( 7.87') x 1000mm (3.28') x 2250mm (7.38')

Peso

≤1653.47 lb

Clasificación IP & IK

Type 3R&IK10 (HMI IK8)

Refrigeración

Refrigeración por aire

Método de instalación

Montaje en suelo

Protección

Protección

Protección contra sobretensión, protección contra subtensión, protección contra sobrecarga, protección contra corriente de fuga
, protección contra sobretemperatura, protección de puesta a tierra, protección contra sobretensiones, protección contra cortocircuito
, autocomprobación de fallas, detección de aislamiento.

Certificación y normas

Certificado

ETL,FCC,IC,Energy Star

Normas de carga

UL 2202, UL 2231-1, UL 2231-2, FCC part 15 Class A,Energy Star

Normas de protocolo de comunicación

ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121

Configuración opcional

Conexión de red

Asignación flexible

Full-ﬂex, Semi-ﬂex

Salida máxima de corriente por
canal

400A (Matched with air cooling terminal)
600A (Matched with liquid cooling terminal)

Número de canales de salida

6,8,10,12（Up to 4 liquid cooling channels）

Marca personalizada

Opciones de marca, como colores y pegatinas personalizados
Contacte con Teison para consultar disponibilidad, precios y cantidad mínima de pedido

Especificaciones técnicas

Modelo del producto

DC Split 760-1200 kW

Propiedades eléctricas

Entrada de
CA

Rango de voltaje de entrada

3-phase 480 VAC±10%, 50/60 Hz， 3P+PE

Corriente nominal de entrada

962 A

1013 A

1064 A

1114 A

1165 A

1216 A

1266 A

1317 A

1367 A

1418 A

1469 A

1519 A

Potencia máxima de entrada

800 kW

842 kW

884 kW

926 kW

968 kW

1010 kW

1052 kW

1095 kW

1137 kW

1179 kW

1221 kW

1263 kW

Factor de potencia

≥0.99

Eficiencia máxima

≥95%

Consumo de energía en espera

≤50 W

Distorsión armónica (THDi)

≤5%

Salida de
CC

Rango de voltaje de salida

150~1000 VDC

Potencia máxima de salida

760 kW

800 kW

840 kW

880 kW

920 kW

960 kW

1000 kW

1040 kW

1080 kW

1120 kW

1160 kW

1200 kW

Corriente máxima de salida
por canal

400 A(air cooling cable)
600 A(liquid cooling cable)

Número de canales de salida

12
(optional:6,8,10)

Precisión de voltaje

≤±0.5%

Precisión de corriente

≤±1%

Interfaz de usuario

Pantalla

Pantalla táctil de 10.1"

Botones pulsadores

Botón de emergencia

Idiomas compatibles

Inglés (Otros idiomas disponibles bajo solicitud)

Comunicación

Conexión de red

Ethernet, Wi-Fi

Protocolo de comunicación

OCPP 1.6J，OCPP 2.0.1

Ambiental

Rango de temperatura de funcionamiento

-22 °F to 131 °F(Derating from 131 °F)

Rango de temperatura de almacenamiento

-40 °F to 158 °F

Humedad

<95% humedad relativa, Sin condensación

Altitud

≤2000 m（6561.68'）

Ruido

＜70dB @ 3 m（9.84'）77 °F Potencia total

Mecánico

Dimensiones （W x D x H)

2400mm ( 7.87') x 1000mm (3.28') x 2250mm (7.38')

Peso

≤1653.47 lb

Clasificación IP & IK

Type 3R&IK10 (HMI IK8)

Refrigeración

Refrigeración por aire

Método de instalación

Montaje en suelo

Protección

Protección

Protección contra sobretensión, Protección contra subtensión, Protección contra sobrecarga, Corriente de fuga
protección, Protección contra sobretemperatura, Protección de puesta a tierra, Protección contra sobretensiones, Cortocircuito
protección, Autocomprobación de fallos, Detección de aislamiento.

Certificación y normas

Certificado

ETL,FCC,IC,Energy Star

Normas de carga

UL 2202, UL 2231-1, UL 2231-2, FCC part 15 Class A,Energy Star

Normas de protocolo de comunicación

ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121

Configuración opcional

Conexión de red

Asignación flexible

Full-ﬂex, Semi-ﬂex

Corriente máxima de salida por
canal

400A (Matched with air cooling terminal)
600A (Matched with liquid cooling terminal)

Número de canales de salida

6,8,10,12（Up to 4 liquid cooling channels）

Marca personalizada

Opciones de marca, como colores personalizados y pegatinas
Contacte con Teison para conocer disponibilidad, precios y cantidad mínima de pedido
